DS200TCCAG1AJB GE คอมพันแอนาล็อก I/O Board

ภาพรวม

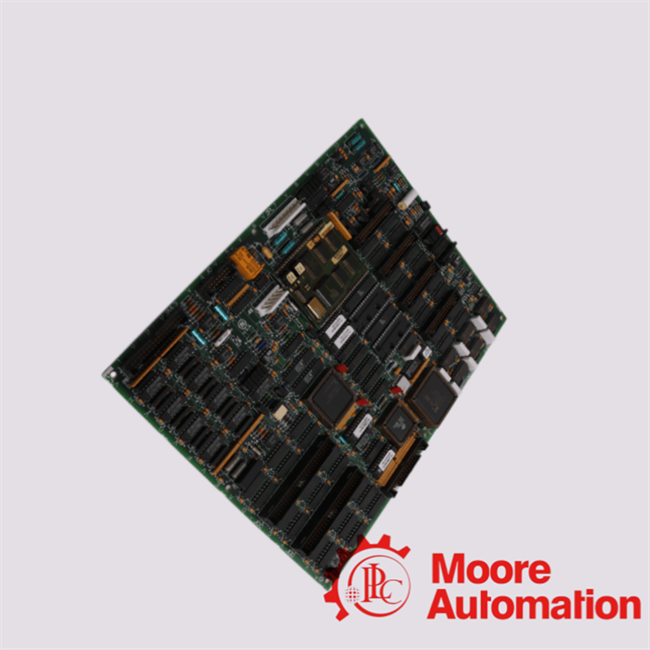

ที่จีอีDS200TCCAG1AJBบอร์ด I/O อนาล็อกทั่วไปเป็นโมดูลควบคุมทางอุตสาหกรรมที่ใช้ในระบบควบคุมกังหันก๊าซ GE Speedtronic Mark V. มันเป็นส่วนหนึ่งของตระกูล TCCA (บอร์ด I/O อนาล็อกทั่วไป)รับผิดชอบการปรับสภาพสัญญาณอะนาล็อก การปรับขนาด และการกำหนดเส้นทางภายในสถาปัตยกรรมการควบคุมกังหัน

ที่DS200TCCAG1AJBคณะกรรมการทำหน้าที่เป็นโมดูลอินเทอร์เฟซแบบอะนาล็อกกลางภายในตัวควบคุมกังหัน “แกน” (โดยทั่วไปคือแกน R5) โดยรวบรวมสัญญาณแอนะล็อกจากแผงเทอร์มินัลหลายตัว และแปลงเป็นสัญญาณปรับสภาพสำหรับหน่วยประมวลผลของระบบควบคุม

มันทำหน้าที่เป็นการปรับสภาพสัญญาณและฮับอินเทอร์เฟซเพื่อให้มั่นใจว่าข้อมูลเซ็นเซอร์ถูกต้อง เสถียร และเหมาะสำหรับการประมวลผลลอจิกควบคุมแบบดิจิทัล

ข้อมูลทางเทคนิค

แม้ว่าค่าที่แน่นอนอาจแตกต่างกันเล็กน้อยตามการแก้ไข (ตัวแปร AJB) แต่ข้อกำหนดทั่วไป ได้แก่:

• ผู้ผลิต: เจเนอรัลอิเล็คทริค (GE)
• ซีรี่ส์: Mark V Speedtronic
• ฟังก์ชัน: บอร์ดปรับสภาพสัญญาณ I/O แบบอะนาล็อก
• ประเภทอินพุต: 4–20 mA, RTD, เทอร์โมคัปเปิล, แรงดัน/กระแสของเพลา
• แหล่งจ่ายไฟ: จาก TCPS ผ่านขั้วต่อ 2PL
• การสื่อสาร: อินเทอร์เฟซบัสข้อมูล 3PL
• ตำแหน่งติดตั้ง: ตู้แกน R5
• การใช้งานด้านสิ่งแวดล้อม: ระบบควบคุมกังหันอุตสาหกรรม

คำถามที่พบบ่อยเกี่ยวกับDS200TCCAG1AJB

Q1: บทบาทหน้าที่ของDS200TCCAG1AJBบอร์ด I/O อนาล็อกทั่วไปภายในสถาปัตยกรรมการควบคุมกังหัน GE Mark V หรือไม่

ตอบ: DS200TCCAG1AJBบอร์ด I/O อนาล็อกทั่วไปทำหน้าที่เป็นอินเทอร์เฟซการรับและปรับสภาพสัญญาณอะนาล็อกแบบรวมศูนย์ภายในระบบควบคุม GE Mark V Speedtronic มีหน้าที่รับผิดชอบในการรวบรวมอินพุตอะนาล็อกฟิลด์ที่ต่างกันและแปลงให้เป็นสัญญาณที่ปรับเทียบแล้วและเข้ากันได้กับระบบสำหรับการประมวลผลดาวน์สตรีมโดยแกนควบคุม (STCA/COREBUS)

Q2: ทำอย่างไรDS200TCCAG1AJBบอร์ด I/O อนาล็อกทั่วไปดำเนินการปรับสภาพสัญญาณหลายโดเมนสำหรับอินพุตเครื่องมือทางอุตสาหกรรมหรือไม่

ตอบ:DS200TCCAG1AJBบอร์ด I/O อนาล็อกทั่วไปดำเนินการปรับสภาพสัญญาณหลายโดเมนโดยใช้การขยาย การทำให้เป็นเส้นตรง การแยก และการกรองกับอินพุตอะนาล็อกที่หลากหลาย เช่น ลูป 4–20 mA, RTD, เทอร์โมคัปเปิล และสัญญาณตรวจสอบเพลา เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณความเที่ยงตรงสูงภายใต้สภาวะการทำงานของกังหันที่รุนแรง

คำถามที่ 3: รูปแบบสัญญาณอะนาล็อกขั้นสูงใดบ้างที่รองรับโดยDS200TCCAG1AJBบอร์ด I/O อนาล็อกทั่วไปในระบบกังหัน GE หรือไม่

ตอบ: DS200TCCAG1AJBบอร์ด I/O อนาล็อกทั่วไปรองรับคลื่นความถี่อนาล็อกระดับอุตสาหกรรมในวงกว้าง รวมถึงเครื่องมือวัดกระแสลูปที่มีความแม่นยำ 4–20 mA, อินพุตการตรวจจับอุณหภูมิความต้านทาน (RTD), สัญญาณแรงดันไฟฟ้าเทอร์โมอิเล็กทริก (เทอร์โมคัปเปิล) ที่มีการชดเชยจุดต่อเย็น และช่องตรวจสอบแรงดัน/กระแสของเพลาไฟฟ้าสถิต

Q4: ในลักษณะใดDS200TCCAG1AJBอินเทอร์เฟซบอร์ด I/O แบบอะนาล็อกทั่วไปกับแผงเทอร์มินัลและชุดสายไฟแบบกระจายสนามหรือไม่

ตอบ: DS200TCCAG1AJBอินเทอร์เฟซบอร์ด I/O อะนาล็อกทั่วไปกับระบบย่อยเทอร์มินัลแบบกระจาย เช่น CTBA, TBCA และ TBQA ผ่านอาร์เรย์ตัวเชื่อมต่อเฉพาะ (เช่น JAA, JBB, JCC, JDD) ช่วยให้สามารถกำหนดเส้นทางสัญญาณที่มีโครงสร้าง การขยาย I/O แบบโมดูลาร์ และการรับข้อมูลอะนาล็อกตามกำหนดทั่วทั้งระบบย่อยการควบคุมกังหัน

Q5: ทำอย่างไรDS200TCCAG1AJBบอร์ด I/O อนาล็อกทั่วไปรับประกันความแม่นยำในการวัดเทอร์โมคัปเปิลภายใต้สภาวะการไล่ระดับอุณหภูมิสูงหรือไม่

ตอบ:DS200TCCAG1AJBบอร์ด I/O อนาล็อกทั่วไปรับประกันความถูกต้องแม่นยำของเทอร์โมคัปเปิลผ่านอัลกอริธึมการชดเชยจุดเชื่อมต่อความเย็นในตัว การตรวจจับจุดเชื่อมต่ออ้างอิงที่แม่นยำ และเทคนิคการทำให้เป็นเส้นตรงระหว่างแรงดันไฟฟ้าถึงอุณหภูมิแบบไม่เชิงเส้น ซึ่งช่วยลดการเคลื่อนตัวของความร้อนและความไม่แน่นอนในการวัดในสภาพแวดล้อมกังหันที่มีอุณหภูมิสูง
