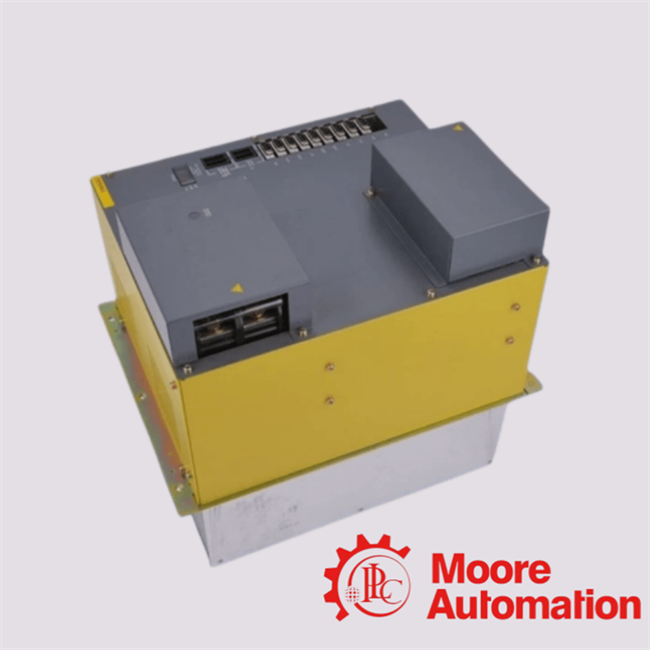

A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module สําหรับการใช้งาน CNC ที่มีประสิทธิภาพสูง

Name: A06B-6102-H245 #H520 General Electric Fanuc Spindle Amplifier Drive Module สําหรับการใช้งาน CNC ที่มีประสิทธิภาพสูง
Brand: MOORE AUTOMATION LIMITED
SKU: A06B-6102-H245 #H520
Price: ต่อรองได้ USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	สหรัฐอเมริกา
ชื่อแบรนด์:	General Electric
ได้รับการรับรอง:	CO.CQ
หมายเลขรุ่น:	A06B-6102-H245 #H520

ข้อมูลรายละเอียด

สถานที่กำเนิด:

สหรัฐอเมริกา

ชื่อแบรนด์:

General Electric

ได้รับการรับรอง:

CO.CQ

หมายเลขรุ่น:

A06B-6102-H245 #H520

ส.ส.ท:

A06B-6102-H245 #H520

ชุด:

ซีรี่ย์อัลฟ่า

กำลังขับ:

56 กิโลวัตต์

กระแสไฟขาออก:

198 อ

แอปพลิเคชัน:

ซีเอ็นซีประสิทธิภาพสูง

การสนับสนุนแกน:

แกนแกนเดี่ยว

เทคโนโลยีการควบคุม:

คลื่นไซน์ PWM (IGBT)

เน้น:

High Light

เน้น:

ผลิตพลังงานสูง 56kW

อินเตอร์เฟซลําดับชนิด 1

รอยเท้าที่ได้รับการอนุมัติจาก CE

ข้อมูลการซื้อขาย

จำนวนสั่งซื้อขั้นต่ำ:

ราคา:

inquiries

รายละเอียดการบรรจุ:

ใหม่และต้นฉบับพร้อมโรงงานปิดผนึก

เวลาการส่งมอบ:

2-3 วันทำการ

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

กำหนดให้มี

รายละเอียดสินค้า

โมดูลไดรฟ์แอมพลิฟายเออร์สปินเดิล General Electric Fanuc A06B-6102-H245 #H520

โมดูลไดรฟ์แอมพลิฟายเออร์สปินเดิลประสิทธิภาพสูง ออกแบบมาสำหรับการใช้งาน CNC ที่ต้องการ ให้กำลังและความแม่นยำเป็นพิเศษสำหรับสภาพแวดล้อมการผลิตในอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	รายละเอียดคุณสมบัติ
การระบุรุ่น	โมดูลสปินเดิล Alpha (SPM-45)
หมายเลขชิ้นส่วน	A06B-6102-H245 #H520
กำลังอินพุตที่กำหนด	56 kW
ช่วงแรงดันไฟฟ้าอินพุต	283-325 Vdc (จากโมดูลแหล่งจ่ายไฟ Alpha)
กระแสเอาต์พุตที่กำหนด	198 A
แรงดันเอาต์พุตสูงสุด	230 Vac
อินเทอร์เฟซควบคุม	ประเภท 1 / คุณสมบัติมาตรฐาน
การควบคุมวงจรหลัก	Sine-Wave PWM พร้อม IGBT Bridge
กลไกการระบายความร้อน	การระบายความร้อนด้วยพัดลมภายนอก (Heatsinks คู่)
น้ำหนักและขนาด	~22 กก. \| สูง 380 มม. x กว้าง 300 มม. x ลึก 307 มม.

คุณสมบัติประสิทธิภาพหลัก

กำลังอินพุตที่กำหนด: 56 kW / กระแสเอาต์พุตสูงสุด 198 A ช่วยให้การตัดลึก การทำงานแรงบิดสูงบนชิ้นงานขนาดใหญ่ กำลังขับมหาศาลนี้เหมาะสำหรับขับมอเตอร์สปินเดิล Alpha 30 และ Alpha 40 ขนาดใหญ่ ช่วยให้เครื่อง CNC ของคุณสามารถทำงานกับวัสดุที่แข็ง เช่น ไทเทเนียม หรือเหล็กชุบแข็ง ด้วยอัตราการกำจัดวัสดุสูง โดยไม่เกิดการหยุดชะงักหรือรอบต่อนาทีลดลง เพิ่มปริมาณงานของโรงงานของคุณให้สูงสุด
อินเทอร์เฟซควบคุม: การสื่อสารแบบอนุกรมประเภท 1 พร้อมการรองรับ HRV ของสปินเดิล ให้ผิวสำเร็จที่เรียบเนียนเหมือนกระจกและการต๊าปแบบแข็งที่แม่นยำ ระบบวงจรปิดดิจิทัลประเภท 1 มาตรฐานจับคู่โดยตรงกับการควบคุม CNC Fanuc 0-D, 16/18/21 และ 16i/18i/21i การควบคุมเวกเตอร์ตอบสนองสูง (HRV) ช่วยลดการกระเพื่อมของกระแส ทำให้สปินเดิลสามารถซิงโครไนซ์ได้อย่างสมบูรณ์แบบกับแกนเซอร์โว เพื่อการต๊าปเกลียวที่ไร้ที่ติและการผลิตแม่พิมพ์ความเร็วสูง
ส่วนต่อท้ายการรับรอง: #H520 คุณสมบัติที่ได้รับการอนุมัติ CE รับประกันการปฏิบัติตามข้อกำหนดด้านความปลอดภัยระหว่างประเทศและลดสัญญาณรบกวนทางไฟฟ้า ส่วนต่อท้าย #H520 หมายความว่าโมดูลเป็นไปตามมาตรฐานความปลอดภัยและเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ของยุโรปที่เข้มงวด มีการป้องกันสัญญาณรบกวนในตัวที่ป้องกันไม่ให้ไดรฟ์สปินเดิลของคุณก่อให้เกิดการรบกวนหรือสัญญาณรบกวนทางไฟฟ้ากับสเกลเชิงเส้นที่ละเอียดอ่อน หัววัด หรือกริดไฟฟ้าของโรงงาน

ความเชี่ยวชาญด้านวิศวกรรม

"เมื่อเปลี่ยนโมดูล SPM-45 ที่เสีย ห้ามสลับเฉพาะบอร์ดจ่ายไฟภายใน A20B-1007-0591 หรือการ์ดจุดระเบิด A20B-2002-0080 ในโรงงานของคุณ Fanuc จะจับคู่และปรับแต่งบอร์ดภายในเหล่านี้ที่โรงงาน ดังนั้นจึงควรให้บริการเป็นชุดที่สมบูรณ์และเป็นหนึ่งเดียวเท่านั้น นอกจากนี้ ควรตรวจสอบพัดลมระบายความร้อนภายนอกแบบคู่บนฮีทซิงค์ด้านหลังเสมอเมื่อทำการติดตั้ง การไหลเวียนของอากาศที่จำกัดเป็นสาเหตุอันดับหนึ่งของความล้มเหลวของสะพาน IGBT ก่อนเวลาอันควรบนเฟรมกว้าง 300 มม. เหล่านี้"

-- วิศวกรหลักด้านการผลิตระบบ CNC ใหม่

คำถามที่พบบ่อย

สัญญาณเตือน Fanuc ใดที่ชี้ตรงไปยังความล้มเหลวในไดรฟ์สปินเดิลนี้?

ข้อผิดพลาดทั่วไปที่แสดงบนจอแสดงผล LED แบบ 7 ส่วนคู่ ได้แก่ Alarm 01 (กระแสเกินในวงจรหลัก), Alarm 09 (ส่วนจ่ายไฟวงจรหลักร้อนเกินไป) และ Alarms 24/25 (ข้อผิดพลาดในการสื่อสารแบบอนุกรมระหว่าง CNC และโมดูลสปินเดิล) หากรหัสใดรหัสหนึ่งเหล่านี้ล็อค แสดงว่ามีความผิดปกติภายในอิเล็กทรอนิกส์กำลังของโมดูลหรือบอร์ดควบคุม

สามารถใช้ไดรฟ์นี้เป็นการสลับโดยตรงกับ A06B-6102-H245 ที่มีส่วนต่อท้ายอื่น เช่น #H500 ได้หรือไม่?

ใช่ ในเกือบทุกกรณี ส่วนต่อท้าย #H520 เพียงแค่ระบุรูปแบบการปฏิบัติตามข้อกำหนด CE ที่กำหนดค่าจากโรงงาน ขนาดทางกายภาพหลัก ขั้วต่อสายไฟ กระแสเอาต์พุต 198A และโปรโตคอลการควบคุมประเภท 1 ยังคงเหมือนเดิมกับรุ่น H245 อื่นๆ ทำให้สามารถเปลี่ยนได้ทันทีแบบเสียบแล้วใช้งานได้เลย

ไดรฟ์โมดูลนี้เชื่อมต่อโดยตรงกับกริดไฟฟ้า AC 3 เฟสของโรงงานหรือไม่?

ไม่ ในฐานะส่วนหนึ่งของระบบโมดูลาร์ Fanuc Alpha, A06B-6102-H245 ไม่รับอินพุต AC ดิบ จะต้องเชื่อมต่อผ่านบัสบาร์ DC ร่วม (283-325 Vdc) โดยตรงกับโมดูลแหล่งจ่ายไฟ Fanuc (PSM) ที่เฉพาะเจาะจง ซึ่งจัดการแรงดันไฟฟ้าสายโรงงานที่เข้ามา

ประสิทธิภาพที่พิสูจน์แล้ว

"หน่วยไดรฟ์ A06B-6102-H245 #H520 ที่เหมือนกันเพิ่งถูกนำไปใช้ในการปรับปรุงเครื่องคว้านแนวตั้งสำหรับงานหนักที่โรงงานผลิตการบินและอวกาศ การทำงานในสภาพแวดล้อมที่สัมผัสกับฝุ่นกราไฟต์อย่างต่อเนื่องและการเปลี่ยนแปลงอุณหภูมิที่ผันผวน การออกแบบอากาศบังคับแบบปิดผนึกของโมดูลได้รักษาบันทึกการทำงานที่ไม่มีข้อผิดพลาดภายใต้รอบการผลิตแบบ 3 กะที่เข้มงวด"
