| สถานที่กำเนิด: | สหรัฐอเมริกา |
| ชื่อแบรนด์: | General Electric |
| ได้รับการรับรอง: | CO.CQ |
| หมายเลขรุ่น: | HE693THM884G |
| คำอธิบาย |

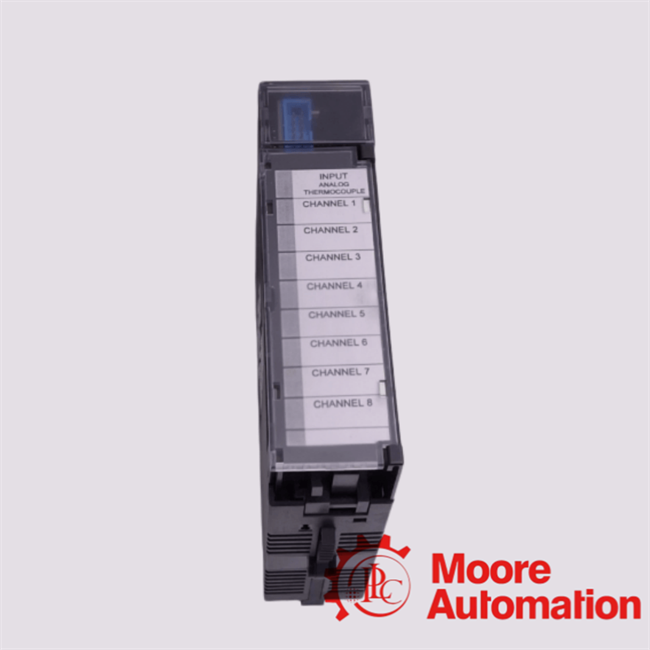

HE693THM884G เป็นโมดูลอินพุตเทอร์โมคัปเปิล 8 ช่องที่เชื่อมต่อเซ็นเซอร์เทอร์โมคัปเปิลโดยตรงกับ PLC ทำการปรับสภาพสัญญาณทั้งหมดภายใน ซึ่งหมายความว่าไม่จำเป็นต้องใช้อุปกรณ์ส่งสัญญาณหรือตัวแปลงสัญญาณภายนอก เป็นส่วนหนึ่งของตระกูล "โมดูลเทอร์โมคัปเปิลความละเอียดสูง" ของ Horner ที่ใช้สำหรับการตรวจสอบอุณหภูมิในอุตสาหกรรมที่แม่นยำ
| ข้อมูลทางเทคนิคของเอกสารข้อมูล | |
| สถาปัตยกรรมอินพุต | |
| จำนวนช่องสัญญาณ | อินพุตเทอร์โมคัปเปิลอิสระ 8 ช่อง |
| การเชื่อมต่อเซ็นเซอร์โดยตรง | ไม่จำเป็นต้องปรับสภาพสัญญาณภายนอก |
| การประมวลผลสัญญาณ | การแปลงแบบบูรณาการเต็มรูปแบบบนโมดูล |
| ประสิทธิภาพความละเอียดและการแปลง | |
| ความละเอียดอุณหภูมิ | 0.1°C (โหมดความละเอียดสูง) |
| ประเภทการแปลง A/D | ตัวแปลงแบบอินทิเกรต 18 บิต |
| เวลาแปลง | ~5 ms ต่อรอบช่องสัญญาณ |
| อัตราการสแกน | สูงสุด ~40 ช่องสัญญาณ/วินาที |
| ลักษณะทางไฟฟ้า | |
| อิมพีแดนซ์อินพุต | > 20 MΩ |
| การใช้พลังงาน | ~100 mA @ 5 VDC |
| ความทนทานต่อการโอเวอร์โหลดสูงสุด | ±35 V |
| ความแม่นยำและบูรณภาพของสัญญาณ | |
| ความแม่นยำทั่วไป | ±1°C (ประเภทเทอร์โมคัปเปิลส่วนใหญ่) |
| อัตราส่วนการปฏิเสธโหมดร่วม (CMRR) | >100 dB |
| ภูมิคุ้มกันสัญญาณรบกวน | การปรับสภาพสัญญาณเกรดอุตสาหกรรมสำหรับสภาพแวดล้อมที่รุนแรง |
| คำถามที่พบบ่อย – HE693THM884G โมดูลอินพุตเทอร์โมคัปเปิล |
โมดูลอินพุตเทอร์โมคัปเปิล HE693THM884G ใช้สถาปัตยกรรมการรับสัญญาณอนาล็อกเป็นดิจิทัลความละเอียดสูงแบบบูรณาการเต็มรูปแบบ ช่วยให้สามารถเชื่อมต่อโดยตรงกับสัญญาณ EMF เทอร์โมอิเล็กทริกแบบต่ำจากเทอร์โมคัปเปิลหลายประเภท ในขณะที่ทำการปรับเส้นโค้ง การชดเชยจุดเชื่อมต่อเย็น และการแปลงดิจิทัลบนบอร์ดโดยไม่ต้องใช้อุปกรณ์ปรับสภาพสัญญาณภายนอก
โมดูลอินพุตเทอร์โมคัปเปิล HE693THM884G ใช้ระบบย่อยการแปลง A/D ความละเอียดสูง 18 บิต ร่วมกับอัลกอริทึมการชดเชยจุดเชื่อมต่อเย็นแบบฝัง ช่วยให้สามารถปรับเส้นโค้งแรงดันไฟฟ้าเทอร์โมอิเล็กทริกได้อย่างแม่นยำ และรับประกันการแปลงอุณหภูมิที่แม่นยำในช่องอินพุตเทอร์โมคัปเปิลที่รองรับทั้งหมด
โมดูลอินพุตเทอร์โมคัปเปิล HE693THM884G รวมการปรับสภาพอินพุตต่อช่องสัญญาณและวงจรที่มีอิมพีแดนซ์สูง (>20 MΩ) เพื่อลดผลกระทบจากการโหลด จึงรักษาบูรณภาพของสัญญาณและรับประกันการรับสัญญาณเทอร์โมคัปเปิลระดับไมโครโวลต์ได้อย่างเสถียรในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้า
โมดูลอินพุตเทอร์โมคัปเปิล HE693THM884G ทำการสแกนแบบมัลติเพล็กซ์ตามลำดับผ่านช่องอินพุตเทอร์โมคัปเปิลแปดช่อง บรรลุปริมาณข้อมูลที่เพิ่มประสิทธิภาพด้วยอัตราการสแกนรวมประมาณ 40 ช่องสัญญาณต่อวินาที รับประกันการรีเฟรชข้อมูลที่แน่นอนภายในรอบการควบคุม PLC
โมดูลอินพุตเทอร์โมคัปเปิล HE693THM884G รวมการตรวจจับวงจรเปิดขั้นสูง การตรวจสอบข้อผิดพลาดต่อช่องสัญญาณ และตรรกะการตั้งค่าขีดจำกัดการเตือนที่ตั้งโปรแกรมได้ สร้างแฟล็กการวินิจฉัยแบบไม่ต่อเนื่องที่แมปเข้ากับหน่วยความจำ PLC เพื่อตรวจจับความผิดปกติของกระบวนการแบบเรียลไทม์
