IS200VSPAH1A
รายละเอียดการทำงาน

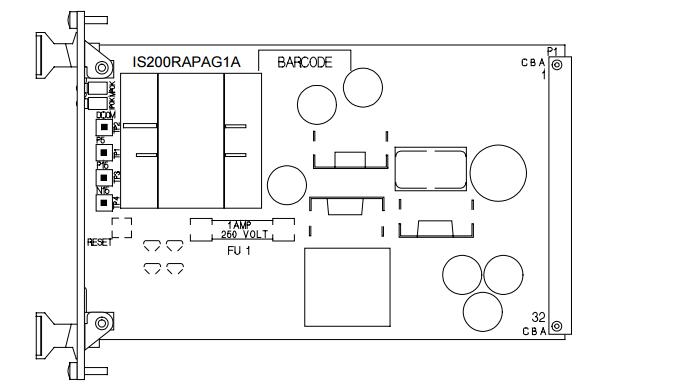

IS200RAPA Rack Power Supply Board (RAPA) ยอมรับอินพุต 48 V, 25 kHz ของ wave wave และให้ข้อมูลต่อไปนี้:
•แรงดันไฟฟ้าควบคุม dc ต้องการโดยบอร์ดอื่น ๆ ในชั้นวางบอร์ดนวัตกรรม SeriesTM (ผ่านขั้วต่อ P1)
•ฟังก์ชั่น "Power ON" และ "Master RESET" สำหรับการควบคุม ไฟ LED สองดวงและจุดทดสอบสี่จุดให้ข้อมูลการวินิจฉัยบนบอร์ด (มีฟิวส์ป้องกันหนึ่งอัน) บอร์ด RAPA ติดตั้งอยู่ในชั้นวางบอร์ดนวัตกรรมซีรีส์ บอร์ด RAPA ยังมีโปรเซสเซอร์โฮสต์บัสแบบขนาน สัญญาณบัสมาตรฐานทั้งหมดเชื่อมต่อผ่านขั้วต่อ P1 มีการแก้ไขการทำงานสองอย่างของบอร์ด RAPA ที่ให้บริการในปัจจุบันคือ IS200RAPAG1A_ _ และ IS200RAPAG1B_ _ มีความแตกต่างเล็กน้อยในเอาต์พุตและความคลาดเคลื่อนของแรงดันอ้างอิงระหว่างพวกเขา
รีเซ็ตฟังก์ชั่นสาย PSEN บนตัวเชื่อมต่อ P1 จัดเตรียมแหล่งจ่ายตรรกะภายใต้การป้องกันแรงดันไฟฟ้า RESET และปริญญาโท
ฟังก์ชัน RESET
•ที่ Power Up บรรทัด PSEN จะต่ำเป็น 100 มิลลิวินาทีหลังจากอินพุตไปยังตัวควบคุม 5 V dc มากกว่า 9 V dc และ 5 V dc นั้นมากกว่า 4.6 V dc
ที่ Power Down (หรือ power dip) บรรทัด PSEN จะถูกยืนยันต่ำเมื่ออินพุตตัวควบคุม 5 V dc ลดลงต่ำกว่า 9 V dc ปุ่มรีเซ็ตหลัก (อยู่ที่แผงด้านหน้าของบอร์ด RAPA) จะดึง PSEN ต่ำเมื่อปุ่มถูกกดและ PSEN จะยังคงอยู่ในระดับต่ำเป็น 100 มิลลิวินาทีหลังจากปล่อยปุ่ม RESET การดึง PSEN ต่ำจากบอร์ดภายนอกอย่างน้อย 30 microseconds จะบังคับให้ RESET และ PSEN จะยังคงอยู่ในระดับต่ำอย่างน้อย 100 มิลลิวินาทีหรือจนกว่าจะปล่อย PSEN
การระบุคณะกรรมการอนุกรมอุปกรณ์หน่วยความจำ 1024 บิตแบบอนุกรมมีอยู่บนบอร์ด หน่วยความจำนี้ได้รับการตั้งโปรแกรมพร้อมข้อมูลระบุตัวตนของบอร์ดและข้อมูลการแก้ไข การเข้าถึงข้อมูลผ่านสายดาต้าบรรทัดเดียว BRDID บนตัวเชื่อมต่อ P1
