ข้อมูลผลิตภัณฑ์ที่ถูกต้อง
ข้อมูลประจำตัวและฟังก์ชันต่อไปนี้เป็นไปตาม ABB Hardware Description 3BHS102402 E83 สำหรับระบบกระตุ้น UNITROL F
| ฟิลด์อย่างเป็นทางการ | ค่าที่ยืนยันแล้ว |
|---|---|
| ผู้ผลิต | ABB |

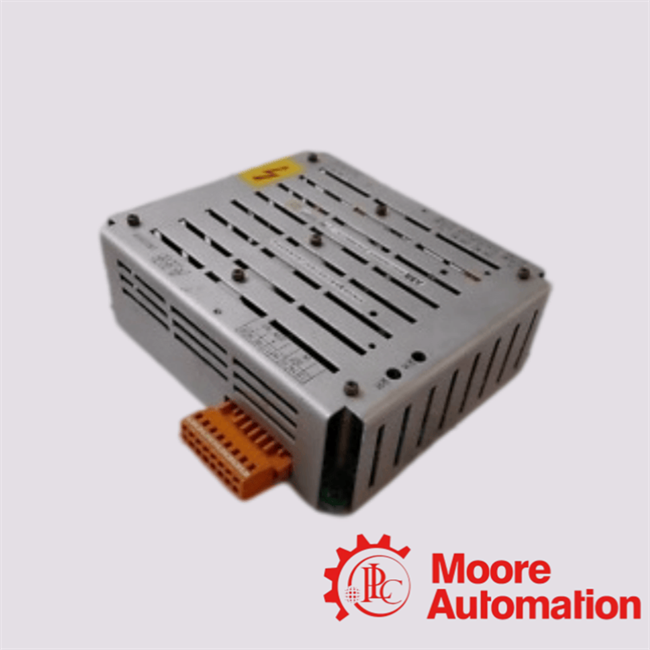

| การระบุโมดูล | UNS0868A-P, รุ่น V2 |
| หมายเลขคำสั่งซื้อ | HIEE305120R2 |
| ประเภทผลิตภัณฑ์ | แหล่งจ่ายไฟภายนอก |
| บริบทของระบบ | ระบบกระตุ้น UNITROL F |
| ฟังก์ชันหลัก | ให้แหล่งจ่ายแรงดันไฟฟ้าแก่โมดูล POW-1 ที่รวมอยู่ในยูนิต UNITROL F |
ข้อมูลไฟฟ้าที่ยืนยันแล้ว
| พารามิเตอร์ | ค่าที่เผยแพร่โดย ABB |
|---|---|
| ช่วงอินพุต AC V2 | 127 ถึง 213 VAC |
| ช่วงอินพุต DC V2 | 82 ถึง 312 VDC |
| ช่วงความถี่ AC | 50 ถึง 600 Hz |
| เอาต์พุตหลัก | 240 VDC, ±10%, 40 W |
| เอาต์พุตการสอบถามการติดต่อ | +24 VDC, ±10%, 16 W |
| ขนาด | 178 × 155 × 58 มม. |
| มวล | 750 กรัม |
| ระดับการป้องกัน | IP20 เมื่อเป็นไปตามข้อกำหนดการประกอบของ ABB |
| ระดับความสูงในการติดตั้ง | สูงสุด 2,000 เมตรเหนือระดับน้ำทะเล |
| ขั้วต่อ | ขั้วต่อแบบสปริง WAGO ชนิด 231 ขนาด 2.5 มม.² |
การออกแบบฟังก์ชัน
เส้นทางแหล่งจ่ายไฟ AC และ DC
ABB อธิบายอินพุต AC และ DC ที่แยกออกจากกันก่อนตัวแปลงแบบสเต็ปอัพ ซึ่งรองรับแนวคิดแหล่งจ่ายไฟสำรอง
การตรวจสอบสถานะอินพุต
แรงดันไฟฟ้าอินพุต AC และ DC จะถูกตรวจสอบ การมีอยู่ของ AC และ DC จะแสดงด้วยไฟ LED AC ON และ DC ON
ตัวเลือกความต่อเนื่อง 240 VDC
ระหว่างการหยุดชะงักของแหล่งจ่ายไฟ DC ชั่วคราว เอาต์พุต 240 VDC สามารถรองรับได้ด้วยตัวเก็บประจุภายนอกที่เชื่อมต่อกับขั้วเอาต์พุตที่ระบุ
แหล่งจ่ายไฟการติดต่อ 24 VDC
แรงดันไฟฟ้าการสอบถามการติดต่อจะถูกแยกด้วยไฟฟ้า จำกัดกระแส และป้องกันการลัดวงจรตามคำอธิบายของ ABB
การตรวจสอบที่คำนึงถึงวงจรชีวิต
บันทึกหมายเลขคำสั่งซื้อที่สมบูรณ์ การระบุโมดูล และเครื่องหมาย V2 จากป้ายชื่อ
ยืนยันช่วงแหล่งจ่ายไฟ AC/DC วงจรเอาต์พุต การกำหนดขั้วต่อ และการป้องกันตู้
ปฏิบัติตามเอกสารฮาร์ดแวร์ของ ABB และใช้บุคลากรที่มีคุณสมบัติสำหรับการตรวจสอบและติดตั้งโดยไม่มีพลังงาน
