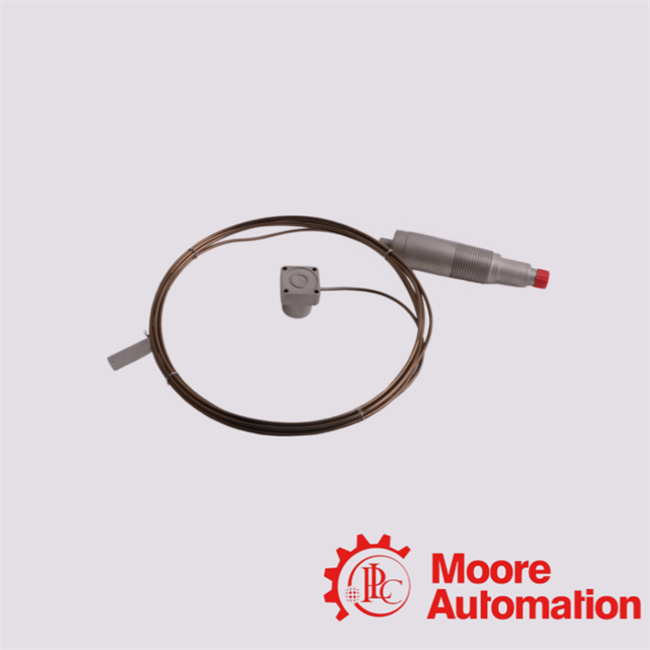

330750-40-05 Bently Nevada ระบบวีโลมิเตอร์อุณหภูมิสูง

330750-40-05 Bently Nevada High Temperature Velomitor System เป็นโซลูชันการตรวจสอบการสั่นสะเทือนขั้นสูงที่ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีอุณหภูมิสูงมาก ระบบนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อวัดเคสเครื่องจักรและความเร็วการสั่นสะเทือนของโครงสร้างในการใช้งานที่เซ็นเซอร์การสั่นสะเทือนแบบทั่วไปไม่สามารถอยู่รอดได้ ช่วยให้ตรวจสอบสภาพบนพื้นผิวที่มีอุณหภูมิสูงถึง +400 °C (+752°F) ได้อย่างแม่นยำ

ระบบจะแยกองค์ประกอบการตรวจจับออกจากอุปกรณ์อิเล็กทรอนิกส์สำหรับปรับสภาพสัญญาณ ทำให้สามารถติดตั้งอุปกรณ์อิเล็กทรอนิกส์ในบริเวณที่เย็นกว่าได้ ในขณะที่หัวตรวจจับทำงานโดยตรงในสภาพแวดล้อมที่มีความร้อนจัด

• ความไว:5.7 มิลลิโวลต์/มม./วินาที ±5% (145 มิลลิโวลต์/นิ้ว/วินาที)
• การตอบสนองความถี่:
  • 15 - 2000 เฮิรตซ์ (±3.0 เดซิเบล)
  • 20 - 1,000 เฮิรตซ์ (±0.9 เดซิเบล)
• แอมพลิจูดเชิงเส้น:±2% สูงสุด 152 มม./วินาที (สูงสุด 6 นิ้ว/วินาที)
• พื้นเสียงรบกวนบรอดแบนด์:0.127 มม./วินาที RMS (15 เฮิรตซ์ - 2 กิโลเฮิรตซ์)
• ความไวต่ออุณหภูมิชั่วคราว:0.0762 มม./วินาที/°C (ทั่วไป)
• เงื่อนไขการอ้างอิง:20°C ถึง 30°C ที่ 100 Hz

• หัวเซนเซอร์:-55°C ถึง +400°C (-67°F ถึง +752°F)
• สายเคเบิลฮาร์ดไลน์ในตัว:-55°ซ ถึง +400°ซ
• โมดูลอิเล็กทรอนิกส์:-55°C ถึง +121°C (-67°F ถึง +250°F)

• ความต้านทานต่อแรงกระแทก:สูงสุด 24,535 ม./วินาที (2500 ก.)
• ออกแบบมาสำหรับการสั่นสะเทือนทางอุตสาหกรรมขั้นรุนแรงและการหมุนเวียนความร้อน

• ตัวเลือกความยาวสายเคเบิล:40 = 4 เมตร
• การออกแบบ: สายเคเบิลฮาร์ดไลน์ในตัว (ระบบไม่มีขั้วต่อ)
• ฟังก์ชั่น: เชื่อมต่อโดยตรงระหว่างหัวเซนเซอร์และโมดูลอิเล็กทรอนิกส์
• ข้อดี: ขจัดจุดชำรุดของตัวเชื่อมต่อในโซนที่มีอุณหภูมิสูง

• 05 = การอนุมัติหลายครั้ง
  • ได้รับการรับรองจากซีเอสเอ
  • ตรงตามมาตรฐาน ATEX
  • ได้รับการรับรอง IECEx

รับประกันการทำงานที่ปลอดภัยในสภาพแวดล้อมทางอุตสาหกรรมที่เป็นอันตรายและเกิดการระเบิด

330750-40-05 Bently Nevada High Temperature Velomitor System เหมาะสำหรับ:

• กังหันก๊าซ
• กังหันไอน้ำ
• คอมเพรสเซอร์อุณหภูมิสูง
• โรงกลั่นและโรงงานปิโตรเคมี
• เครื่องจักรหมุนที่อยู่ติดกับเตา
• ระบบผลิตไฟฟ้า
• อุปกรณ์อุตสาหกรรมกระบวนการร้อน

330750-40-05 Bently Nevada High Temperature Velomitor System ใช้สถาปัตยกรรมการตรวจจับแบบแยกส่วน โดยที่หัวเซนเซอร์จะถูกแยกทางกายภาพออกจากอุปกรณ์อิเล็กทรอนิกส์สำหรับปรับสภาพสัญญาณผ่านสายเคเบิลฮาร์ดไลน์ที่ต่อไว้อย่างถาวร ช่วยให้องค์ประกอบการตรวจจับทำงานที่อุณหภูมิสูงถึง +400°C (+752°F) ในขณะที่อุปกรณ์อิเล็กทรอนิกส์ยังคงอยู่ในโซนที่เย็นกว่า

ระบบจะถอดขั้วต่อกลางออกทั้งหมดโดยใช้การออกแบบสายเคเบิลฮาร์ดไลน์ในตัว ซึ่งช่วยขจัดจุดชำรุดที่สำคัญซึ่งมักเกี่ยวข้องกับเซ็นเซอร์สั่นสะเทือนที่ทำงานภายใต้วงจรความร้อนและความเครียดทางกล

ระบบนี้ให้เอาต์พุตตามสัดส่วนความเร็วโดยตรง (การตรวจจับความเร็วแบบเพียโซ) ช่วยให้แสดงพลังงานการสั่นสะเทือนของท่อได้แม่นยำยิ่งขึ้น เมื่อเปรียบเทียบกับระบบที่มาจากความเร่ง โดยเฉพาะอย่างยิ่งในตัวเรือนกังหันและคอมเพรสเซอร์ที่การส่งผ่านแรงสั่นสะเทือนเป็นสิ่งสำคัญ

ระบบรองรับช่วงการตอบสนองความถี่กว้างประมาณ 15 Hz ถึง 2000 Hz (±3 dB) ทำให้เหมาะสำหรับการตรวจจับทั้งข้อผิดพลาดทางกลความถี่ต่ำและลายเซ็นการสั่นสะเทือนความถี่สูงในเครื่องจักรที่กำลังหมุน

ระบบจะชดเชยผลกระทบจากความเครียดจากความร้อนโดยใช้ปัจจัยความไวต่ออุณหภูมิชั่วคราวที่ควบคุม (โดยทั่วไป ~ 0.0762 มม./วินาที/°C) ลดการเบี่ยงเบนของการวัดที่เกิดจากความผันผวนของอุณหภูมิอย่างรวดเร็ว
