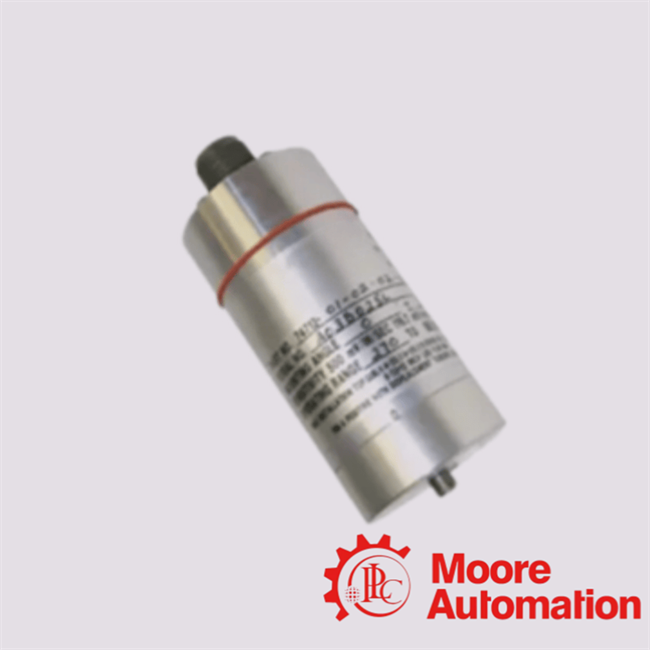

74712-06-05-02-01 เครื่องแปลงความถี่ Seismoprobe Velocity ของ Bently Nevada

ที่Bently Nevada 74712-06-05-02-01 เครื่องแปลงสัญญาณความเร็วแผ่นดินไหวเป็นเซ็นเซอร์วัดการสั่นสะเทือนแบบสองสายประสิทธิภาพสูงที่ออกแบบมาเพื่อการวัดการสั่นสะเทือนสัมบูรณ์ในเครื่องจักรอุตสาหกรรมอย่างแม่นยำ มันเป็นส่วนหนึ่งของความไว้วางใจกลุ่มผลิตภัณฑ์ทรานสดิวเซอร์ความเร็ว Seismoprobeออกแบบมาเพื่อตรวจสอบตัวเรือนตลับลูกปืน เคส และการสั่นสะเทือนของโครงสร้าง

รุ่นนี้เป็นแบบรุ่นอุณหภูมิสูงของซีรีส์ 9200ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีความต้องการซึ่งมีอุณหภูมิในการทำงานสูงขึ้น

ใช้พิสูจน์แล้วเทคโนโลยีมูฟวิ่งคอยล์ทรานสดิวเซอร์ 74712 สร้างเอาต์พุตแรงดันไฟฟ้าที่เป็นสัดส่วนโดยตรงกับความเร็วการสั่นสะเทือน ให้การวัดที่เชื่อถือได้และเสถียรโดยไม่ต้องใช้พลังงานจากภายนอก

• ความไว:20 มิลลิโวลต์/มม./วินาที (500 มิลลิโวลต์/นิ้ว/วินาที), ±5%
• โหลดการสอบเทียบ:ขั้วต่อ 10 kΩ "A" ถึง "B"
• ค่าสัมประสิทธิ์อุณหภูมิความไว:0.2%/°ซ
• การตอบสนองความถี่: จากความถี่ในการทำงานขั้นต่ำจนถึง1 กิโลเฮิร์ตซ์ (60,000 ต่อนาที)
• การตอบสนองโดยทั่วไป:+0 / -3 เดซิเบล
• ช่วงการทำงานแบบไดนามิก:ระยะกระจัดสูงสุดจากจุดสูงสุดถึงจุดสูงสุด 2.54 มม. (0.100 นิ้ว)
• ช่วงความเร็ว:25 มม./วินาที (1 นิ้ว/วินาที) ที่ 22 °C, 100 Hz, โหลด 10 kΩ
• ความต้านทานของคอยล์:1.25 กิโลโอห์ม ±5%

• อุณหภูมิในการทำงาน:-29 °C ถึง +204°C (-20°F ถึง +400°F)
• อุณหภูมิการจัดเก็บ:-29 °ซ ถึง +204°ซ
• ความชื้นสัมพัทธ์:
  • ขึ้นไป95% ไม่มีการควบแน่น
  • ขึ้นไปไม่จมน้ำ 100%(พร้อมตัวเลือกสายเคเบิลในตัว)
• ระดับความสูงสูงสุด:2,000 ม. (6,561 ฟุต)เหนือระดับน้ำทะเล

• กังหันไอน้ำและก๊าซ
• คอมเพรสเซอร์และปั๊ม
• พัดลมอุตสาหกรรมและเครื่องเป่าลม
• มอเตอร์ไฟฟ้า
• การตรวจสอบการสั่นสะเทือนของตัวเรือนแบริ่ง
• การวิเคราะห์การสั่นสะเทือนของโครงสร้าง
• ระบบตรวจสอบสภาพ
• โปรแกรมการบำรุงรักษาเชิงคาดการณ์

ที่74712-06-05-02-01 เครื่องแปลงสัญญาณความเร็วแผ่นดินไหวได้รับการออกแบบมาเพื่อการวัดความเร็วการสั่นสะเทือนสัมบูรณ์ของตัวเรือนแบริ่ง ปลอก และส่วนประกอบโครงสร้าง โดยให้เอาต์พุตแรงดันไฟฟ้าตามสัดส่วนความเร็วโดยตรงเพื่อการตรวจสอบสภาพที่แม่นยำและการปกป้องเครื่องจักร

ที่74712-06-05-02-01 เครื่องแปลงสัญญาณความเร็วแผ่นดินไหวดำเนินการโดยใช้กกลไกอิเล็กโทรไดนามิกของคอยล์เคลื่อนที่โดยที่การเคลื่อนที่สัมพัทธ์ระหว่างขดลวดและสนามแม่เหล็กจะสร้างแรงดันไฟฟ้าตามสัดส่วนกับความเร็วการสั่นสะเทือน ทำให้ไม่จำเป็นที่จะต้องรวมการประมวลผลทางอิเล็กทรอนิกส์เข้าด้วยกัน

ที่74712-06-05-02-01 เครื่องแปลงสัญญาณความเร็วแผ่นดินไหวได้รับการจัดอันดับสำหรับ-29 °C ถึง +204°C (-20°F ถึง +400°F)ช่วยให้การทำงานเชื่อถือได้ในสภาพแวดล้อมที่มีความเครียดจากความร้อนสูง เช่น กังหันไอน้ำและคอมเพรสเซอร์ทางอุตสาหกรรม โดยไม่มีการลดทอนสัญญาณ

ที่74712-06-05-02-01 เครื่องแปลงสัญญาณความเร็วแผ่นดินไหวมอบความไวของ20 มิลลิโวลต์/มม./วินาที (500 มิลลิโวลต์/นิ้ว/วินาที) ±5%เมื่อลงท้ายด้วย a อย่างถูกต้องโหลดการสอบเทียบ 10 kΩทำให้มั่นใจได้ว่าการสร้างสัญญาณการสั่นสะเทือนมีความเที่ยงตรงสูง

ที่74712-06-05-02-01 เครื่องแปลงสัญญาณความเร็วแผ่นดินไหวรองรับการตอบสนองความถี่ได้ถึง1 กิโลเฮิร์ตซ์ (60,000 ต่อนาที)ด้วยความปกติความอดทน +0 / -3 เดซิเบลช่วยให้ตรวจจับการสั่นสะเทือนทางกลทั้งความถี่ต่ำและความถี่กลางได้อย่างแม่นยำ
