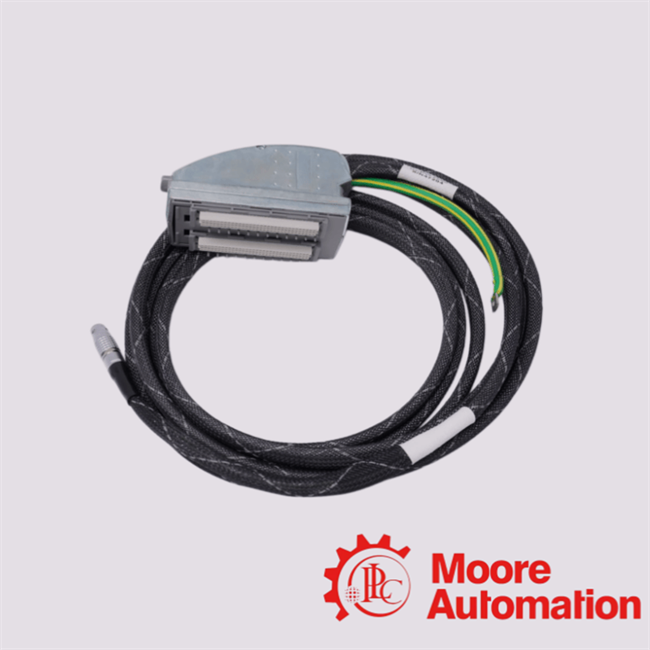

TC-201-02-4M5 ICS Triplex I/O สล็อตเคเบิลคู่

รายการ TC-201-02-4M5ICS Triplex I/O Companion Slot Cable เป็นตัวเชื่อมต่อสัญญาณความหนาแน่นสูง 40 ช่องที่สําคัญต่อความปลอดภัยที่ออกแบบให้กับระบบ TrustedTM TMRและการสื่อสารที่ทนต่อความผิดพลาดระหว่างการจัดตั้ง Field Termination และโมดูล I/O, รับประกันผลงานที่แข็งแกร่งในการรักษาความปลอดภัยในอุตสาหกรรม, อัตโนมัติกระบวนการ, และการควบคุมที่สําคัญในภารกิจ

ข้อมูลเทคนิค

รายละเอียดเทคนิคระดับระบบ

• ประเภทสินค้า:I/O Companion Slot Cable (Internal TrustedTM system interconnect) คาเบลสล็อตคู่ (ระบบเชื่อมต่อภายใน)
• เลขรุ่น:TC-201-02-4M5
• อาร์คิเทคชันการใช้งาน:ระบบความปลอดภัย ICS Triplex TrustedTM TMR
• ความจุของสัญญาณ:การจัดเส้นทางสัญญาณเข้า/ออกสนาม 40 ช่อง
• ปฏิบัติงานระบบ:การเชื่อมโยงแบบกําหนดของโมดูล I/O
• สนามการติดตั้ง:การเชื่อมโยงชาสีภายใน / กล่องติด

 ข้อมูลการส่งไฟฟ้าและสัญญาณ

• การสนับสนุนประเภทสัญญาณ
  • สัญญาณเข้าแบบแอนาล็อก
  • สัญญาณเข้าแบบดิจิตอล
• การตั้งค่าเครื่องเชื่อม:
  • ปลายชาสี: สองเครื่องเชื่อมต่อ 96 ทาง ประเภท Cในหมวกก๊อปความกว้างสองเท่า
  • ปลาย FTA: เดี่ยวเครื่องเชื่อม 96 ทาง ประเภท Rในกระโปรงก๊อปความกว้างเดียว
• โครงสร้างการป้องกัน:
  • สายเคเบิลที่มีแกนหลายแกน ป้องกันด้วยการปั่น
  • การติดดินสายระบายน้ําเพื่อความสมบูรณ์แบบของการอ้างอิงของจอ
• การออกแบบประสิทธิภาพ EMI:ความต้านทานสูงต่อการรบกวนไฟฟ้าแม่เหล็กอุตสาหกรรม
• พฤติกรรมความสมบูรณ์แบบของสัญญาณอุปกรณ์สื่อข้ามเสียงต่ํา, การเชื่อมต่อที่ควบคุม, การส่งไฟฟ้าความดันต่ําที่มั่นคง

ข้อมูลการก่อสร้างเครื่องกล

• ประเภทเคเบิล:เครื่องประกอบสายสัญญาณอุตสาหกรรมหลายแกน
• ระดับความยาว:4.5 เมตร (4M5 การตั้งค่า)
• ผนังภายนอก:เสื้อป้องกันไนลอน Rilgain
• การบรรเทาความเครียด:เครื่องเชื่อมต่อเสริมสําหรับความทนทานต่อการสั่น
• การเตรียมปลาย:
  • 1.5 m ปลายที่ถอดและเคลือบใหม่ (ทั้งสองข้าง)
• การออกแบบการติดดิน:ผ้าปูปักที่เชื่อมต่อกับจุดดินของหัวเครื่องเชื่อม

Q1: ความสําคัญทางการทํางานของระบบในระดับระบบคืออะไรTC-201-02-4M5ICS Triplex I/O Companion Slot Cable ภายในสถาปัตยกรรมเครื่องมือความปลอดภัยของ TrustedTM TMR

A: การTC-201-02-4M5ICS Triplex I/O Companion Slot Cable ทําหน้าที่เป็นกระดูกสันหลังการเชื่อมต่อสัญญาณที่กําหนดได้หลายช่องทําให้การส่งสัญญาณ I/O ภายในสนามที่มีโครงสร้างสูงสุด 40 ช่องทาง ระหว่างระบบ Field Termination Assemblies (FTA/VFTA) ภายในและโมดูล I/O TrustedTMการรับรองการเก็บข้อมูลที่มีความอดทนต่อความผิดพลาดในระบบควบคุมที่สําคัญต่อความปลอดภัย

Q2: วิธีการTC-201-02-4M5ICS Triplex I/O Companion Slot Cable ทําสถาปัตยกรรมการนําสัญญาณความหนาแน่นสูงไประหว่าง FTA และโมดูลควบคุม?

A: การ TC-201-02-4M5ICS Triplex I/O Companion Slot Cable ใช้ทอปโลยีเชื่อมต่อ 96 ทางที่มีหลายแกน และถูกป้องกัน โดยใช้เชื่อมต่อแบบสองแบบ Type C ณ ช่องหน้าชาสี และ Type R ณ ช่องหน้า FTAสร้างเครือข่ายการกระจายสัญญาณที่มีความหนาแน่นสูงที่มีแผนที่ปินสําหรับช่องทางเข้าแบบอานาล็อกและดิจิตอล.

Q3: วิธีการที่TC-201-02-4M5ICS Triplex I/O Companion Slot Cable รับประกันความแข็งแรงของความเข้ากันได้ด้วยแม่เหล็กไฟฟ้า (EMC) ในสภาพแวดล้อมของ SIS ในอุตสาหกรรม?

A: การ TC-201-02-4M5ICS Triplex I/O Companion Slot Cable ผสมผสานกันแบบผสมผสานหลายชั้น และตัวนําการระบายจอแต่ละตัว ทําให้สามารถยับยั้งการรบกวนทางแม่เหล็กไฟฟ้า (EMI)การลดปรากฏการณ์เสียงข้ามสายและความมั่นคงของสัญญาณความดันต่ํา ภายในตู้ควบคุมอุตสาหกรรมที่มีเสียงดังสูง

Q4: บทบาทของTC-201-02-4M5ICS Triplex I/O Companion Slot Cable เล่นในการอนุรักษ์ความสมบูรณ์แบบของสัญญาณแบบกําหนดได้ ผ่านช่อง TMR ที่เหลือใช้?

A: The TC-201-02-4M5ICS Triplex I/O Companion Slot Cable รักษาความซื่อสัตย์ของสัญญาณที่กําหนดได้ในระดับช่องทาง โดยการรับรองคุณสมบัติอัมพานซ์ที่สอดคล้องและการเดินเส้นทางที่ซึมซึมผ่านเส้นทางการประมวลผลที่เหลือใช้ทําให้ลดความเสื่อมให้น้อยที่สุด, การเคลื่อนไหวออฟเซต และการเบี่ยงเบนระหว่างช่องทางในระบบ Triple Modular Redundant (TMR)

Q5: วิธีการTC-201-02-4M5ICS Triplex I/O Companion Slot Cable สนับสนุนการรวมสายไฟฟ้าสนามแบบโมดูลในระบบอัตโนมัติที่ซับซ้อน?

A: การ TC-201-02-4M5ICS Triplex I/O Companion Slot Cable มีหน้าที่เป็นอินเตอร์เฟซในการรวมสัญญาณสนาม โดยรวมข้อมูลเข้าแบบแอนาล็อกและดิจิตอลจาก FTAs เป็นโมดูล I/O TrustedTM ที่มีกลางทําให้สามารถสร้างสถาปัตยกรรมสายไฟโครงสร้างและลดความซับซ้อนของการเชื่อมต่อกันในระดับตู้.
