TC-201-02-2M5 ICS Triplex I/O สล็อตคู่

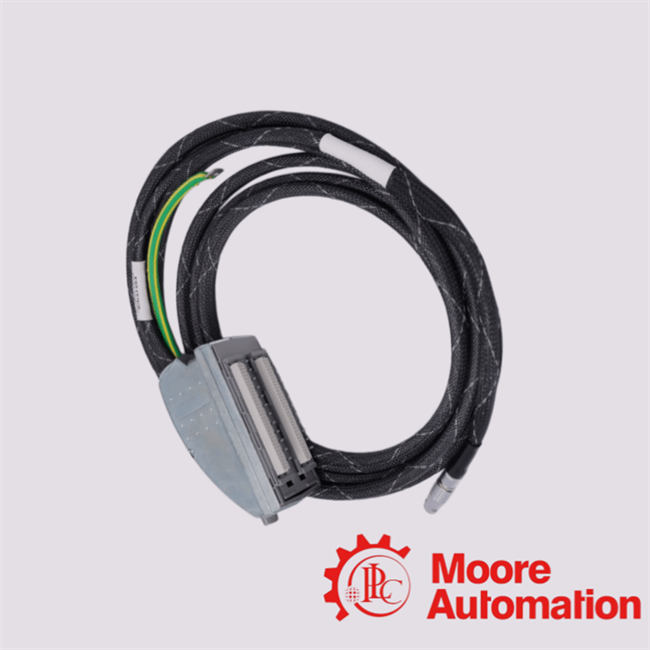

ที่ทีซี-201-02-2M5สายเคเบิลช่อง Companion ICS Triplex I/O เป็นชุดประกอบการเชื่อมต่อสัญญาณภายในที่มีความหนาแน่นสูงและเน้นความปลอดภัย ออกแบบมาสำหรับสถาปัตยกรรมระบบควบคุม ICS Triplex Trusted™ TMR (Triple Modular Redundant) โดยมีเส้นทางการกำหนดเส้นทางอินพุตดิจิทัล/อนาล็อกแบบมีโครงสร้าง 40 ช่องระหว่าง Field Termination Assembly (FTA) และโมดูล I/O ที่เชื่อถือได้ ช่วยให้สามารถส่งสัญญาณที่กำหนดได้และทนทานต่อข้อผิดพลาดภายในระบบควบคุมที่ใช้เครื่องมือด้านความปลอดภัย

ภายในโครงสร้างพื้นฐานระบบอัตโนมัติทางอุตสาหกรรมทีซี-201-02-2M5สายเคเบิลทำหน้าที่เป็นสื่อกลางอินเทอร์เฟซระหว่างแบ็คเพลนถึง FTA ที่สำคัญ ช่วยให้มั่นใจได้ถึงการกระจายสัญญาณที่มีความสมบูรณ์สูงสำหรับช่องอินพุตทั้งแบบอะนาล็อกและดิจิทัลในแอปพลิเคชันควบคุมกระบวนการที่มีความสำคัญต่อภารกิจ

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะทางเทคนิคระดับระบบ

• ผู้ผลิต: ICS Triplex (แพลตฟอร์ม Rockwell Automation Trusted™)
• จำนวนรุ่น: TC-201-02-2M5
• ประเภทผลิตภัณฑ์: สายเคเบิลช่องคู่หู I/O / ชุดประกอบอินเทอร์เฟซสัญญาณภายใน
• สถาปัตยกรรมระบบ: ระบบควบคุม Triple Modular Redundant (TMR)
• โดเมนแอปพลิเคชัน: ระบบเครื่องมือวัดความปลอดภัย (SIS), กระบวนการอัตโนมัติ, ระบบควบคุมวิกฤต
• ความจุช่อง: โดยทั่วไปรองรับการกำหนดเส้นทางสัญญาณอินพุต 40 ช่อง (สถาปัตยกรรมการแมป FTA ถึงโมดูล)
• รูปแบบการกำหนดค่า: การเชื่อมต่อระหว่างช่องเสียบสหายแชสซีภายใน

ลักษณะทางไฟฟ้าและการส่งสัญญาณ

TC-201-02-2M5 ICS Triplex I/O Companion Slot มอบเฟรมเวิร์กการส่งสัญญาณแบบมัลติคอร์ที่มีความหนาแน่นสูง ซึ่งโดยทั่วไปจะมี:

• ความเข้ากันได้ของประเภทสัญญาณ: อินพุตอนาล็อก อินพุตดิจิตอล และการกำหนดค่า I/O แบบผสม
• สถาปัตยกรรมตัวเชื่อมต่อ:
  • ขั้วต่อ “Type C” แบบ 96 ทิศทางคู่ที่ปลายแชสซี
  • ขั้วต่อ “Type R” 96 ทิศทางที่ปลาย FTA
• ระบบป้องกัน: หุ้มฉนวนหลายชั้นและฟอยล์เพื่อป้องกัน EMI
• การออกแบบสายดิน: ตะแกรงกรองเฉพาะและเส้นทางการต่อสายดินของแชสซี
• กลยุทธ์ความสมบูรณ์ของสัญญาณ: crosstalk ต่ำ, การกำหนดเส้นทางอิมพีแดนซ์แบบควบคุม

คำอธิบายสถาปัตยกรรมการทำงาน

สล็อต Companion Triplex I/O TC-201-02-2M5 ICS ทำงานเป็น:

• แกนหลักการรวมสัญญาณเชิงกำหนดสำหรับโมดูล Trusted™ I/O
• บริดจ์อินเทอร์เฟซ FTA สู่คอนโทรลเลอร์สำหรับการรับสัญญาณแอนะล็อก/ดิจิทัล
• สื่อการซิงโครไนซ์ช่องสัญญาณซ้ำซ้อนในสถาปัตยกรรม TMR

ช่วยให้มั่นใจได้ว่าสัญญาณระดับฟิลด์จะถูกแมปเข้ากับช่องทางการประมวลผลที่ซ้ำซ้อนอย่างสม่ำเสมอ ซึ่งสนับสนุนพฤติกรรมของระบบที่ทนทานต่อข้อผิดพลาด

คำถามที่ 1: ฟังก์ชั่นสถาปัตยกรรมระดับระบบของไฟล์ทีซี-201-02-2M5สล็อต ICS Triplex I/O Companion ภายในโทโพโลยีแชสซีควบคุมที่มีเครื่องมือด้านความปลอดภัย Trusted™ หรือไม่

ตอบ:ทีซี-201-02-2M5สล็อต ICS Triplex I/O Companion ทำงานเป็นโครงสร้างตัวยึดส่วนขยายแบ็คเพลนโมดูลาร์ ซึ่งได้รับการออกแบบมาเพื่อรักษาความสมบูรณ์ของช่องแชสซี ความต่อเนื่องของการไหลของอากาศ และการจัดแนวแบ็คเพลนทางไฟฟ้าภายในตัวควบคุม ICS Triplex Trusted™ และชุดประกอบชั้นวาง I/O ช่วยให้มั่นใจได้ถึงความสม่ำเสมอทางกลไกและแม่เหล็กไฟฟ้าในตำแหน่งโมดูลที่มีประชากรและไม่มีประชากร

Q2: ทำอย่างไรทีซี-201-02-2M5สล็อต Companion I/O ของ ICS Triplex ช่วยให้เกิดเสถียรภาพทางแม่เหล็กไฟฟ้า (EMC) ในชั้นวางควบคุมความหนาแน่นสูงหรือไม่

ตอบ: ทีซี-201-02-2M5สล็อต Companion I/O ICS Triplex มีสิ่งกีดขวางความต่อเนื่องทางกายภาพที่มีฉนวนป้องกัน ซึ่งช่วยรักษาซองบรรจุ EMC ของชั้นวาง ลดการรั่วไหลของแม่เหล็กไฟฟ้าและผลกระทบจากการเชื่อมต่อข้ามสล็อต ช่วยให้มั่นใจได้ถึงการรักษาความสมบูรณ์ของสัญญาณสำหรับโมดูล I/O ที่ทำงานอยู่ติดกันซึ่งทำงานภายใต้เงื่อนไขการควบคุมที่กำหนดด้วยความเร็วสูง

Q3: ในลักษณะใดทีซี-201-02-2M5สล็อต ICS Triplex I/O Companion ช่วยเพิ่มไดนามิกของการไหลเวียนของอากาศความร้อนภายในกรอบระบบ Trusted™ หรือไม่

ตอบ:ทีซี-201-02-2M5สล็อต Companion I/O ICS Triplex รักษารูปทรงของช่องการไหลเวียนของอากาศที่สม่ำเสมอทั่วตำแหน่งช่องที่ไม่ได้ใช้ ป้องกันการหยุดชะงักของกระแสลมปั่นป่วน และรับประกันการระบายความร้อนที่สม่ำเสมอทั่วทั้งแชสซี การทำให้เป็นเนื้อเดียวกันด้วยความร้อนนี้สนับสนุนอุณหภูมิการทำงานที่เหมาะสมที่สุดสำหรับโปรเซสเซอร์และโมดูล I/O ที่อยู่ติดกัน

คำถามที่ 4: เหตุใดจึงเป็นทีซี-201-02-2M5สล็อต Companion I/O ICS Triplex มีความสำคัญอย่างยิ่งต่อความสมบูรณ์ของแบ็คเพลนกลไกในสถาปัตยกรรม SIS แบบโมดูลาร์หรือไม่

ตอบ: ทีซี-201-02-2M5ICS Triplex I/O Companion Slot เสริมการจัดตำแหน่งโครงสร้างแบ็คเพลนและความสม่ำเสมอในการป้องกันตัวเชื่อมต่อ ป้องกันการเสียรูปทางกลไกหรือการเปิดเผยตัวเชื่อมต่อในช่องที่ไม่มีคนอยู่ สิ่งนี้จะรักษาความน่าเชื่อถือในระยะยาวของระบบเชื่อมต่อระหว่างแชสซีภายใต้สภาวะการสั่นสะเทือนและความเครียดทางอุตสาหกรรม

Q5: ทำอย่างไรทีซี-201-02-2M5ICS Triplex I/O Companion Slot มีอิทธิพลต่อความน่าเชื่อถือของระบบและพฤติกรรมการแยกข้อผิดพลาดหรือไม่

ตอบ: ตC-201-02-2M5ICS Triplex I/O Companion Slot มีส่วนทำให้ระบบมีความน่าเชื่อถือโดยทำให้แน่ใจว่าตำแหน่งของสล็อตที่ไม่ได้ใช้จะไม่ทำให้เกิดความไม่ต่อเนื่องของอิมพีแดนซ์หรือเส้นทางการสะท้อนของสัญญาณ ดังนั้นจึงรักษาพฤติกรรมการสื่อสารตามที่กำหนดทั่วทั้งเครือข่าย I/O ที่ใช้งานอยู่ภายในสถาปัตยกรรม Trusted™
