รายละเอียดผลิตภัณฑ์

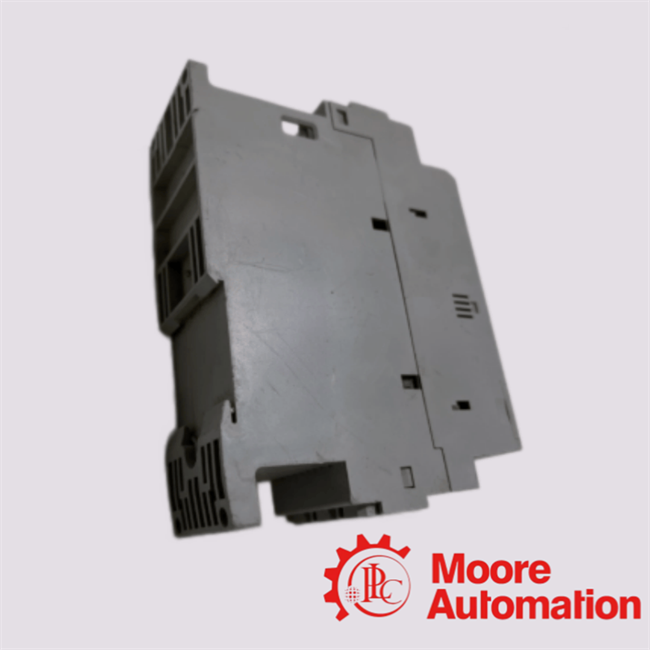

Allen-Bradley 150-C30NBR เป็น Smart Motor Controller (SMC-3 series) แบบโซลิดสเตตขนาดกะทัดรัดที่ออกแบบโดย Rockwell Automation สำหรับการสตาร์ทและหยุดมอเตอร์เหนี่ยวนำ AC สามเฟสแบบควบคุม ทำหน้าที่เป็นซอฟต์สตาร์ทเตอร์ที่ใช้ไมโครโปรเซสเซอร์ ลดความเครียดทางกล กระแสไฟกระชากทางไฟฟ้า และแรงกระแทกของแรงบิดระหว่างการเร่งความเร็วและลดความเร็วของมอเตอร์ อุปกรณ์นี้ใช้กันอย่างแพร่หลายในระบบอัตโนมัติในอุตสาหกรรมที่ต้องการการเร่งความเร็วของมอเตอร์แบบควบคุม การเพิ่มประสิทธิภาพพลังงาน และการป้องกันมอเตอร์แบบบูรณาการ เช่น ปั๊ม คอมเพรสเซอร์ สายพานลำเลียง เครื่องทำความเย็น และเครื่องบด 150-C30NBR ใช้การควบคุมเฟสแรงดันไฟฟ้าแบบไทริสเตอร์ ทำให้สามารถปรับแรงดันมอเตอร์ได้อย่างราบรื่นและมีโปรไฟล์การทำงานที่เลือกได้ รวมถึงโหมดซอฟต์สตาร์ท, สตาร์ทแบบจำกัดกระแส, สตาร์ทแบบกระตุก และซอฟต์สต็อป

1. ปรัชญาการทำงานทางกลด้วยไฟฟ้าในระดับระบบเบื้องหลัง 150-C30NBR ในสถาปัตยกรรมควบคุมมอเตอร์แรงดันต่ำคืออะไร?

150-C30NBR ทำงานเป็นซอฟต์สตาร์ทเตอร์แบบโซลิดสเตตในตระกูล SMC-3 โดยใช้การควบคุมแรงดันไฟฟ้าแบบมุมเฟสแบบไทริสเตอร์เพื่อควบคุมกระแสไฟกระชากของมอเตอร์และการเร่งแรงบิดในการใช้งานมอเตอร์เหนี่ยวนำสามเฟส

2. 150-C30NBR ดำเนินการปรับแรงดันไฟฟ้าแบบควบคุมระหว่างลำดับการสตาร์ทมอเตอร์แบบอะซิงโครนัสได้อย่างไร?

150-C30NBR ใช้การปรับมุมจุดระเบิดของตัวเรียงกระแสแบบควบคุมด้วยซิลิคอน (SCR) เพื่อค่อยๆ เพิ่มแรงดัน RMS ที่จ่ายให้กับมอเตอร์ ทำให้โปรไฟล์การเร่งความเร็วราบรื่นและลดความเครียดทางกลและทางไฟฟ้าให้น้อยที่สุดระหว่างการสตาร์ท

3. 150-C30NBR บรรเทาการเปลี่ยนแปลงทางแม่เหล็กไฟฟ้าและทางกลระหว่างเหตุการณ์การจ่ายไฟให้กับมอเตอร์ได้อย่างไร?

150-C30NBR ยับยั้งกระแสไฟกระชากและแรงกระแทกของแรงบิดโดยการจำกัดแรงดันเฟสแบบไดนามิก จึงลดการรบกวนของสายและปกป้องส่วนประกอบระบบส่งกำลังทางกลจากการเปลี่ยนแปลงโหลดอย่างกะทันหัน

4. ความสำคัญของการทำงานของอัลกอริทึมการจำกัดกระแสที่ฝังอยู่ในตรรกะการควบคุมของ 150-C30NBR คืออะไร?

150-C30NBR รวมฟังก์ชันการจำกัดกระแสที่ตั้งโปรแกรมได้ซึ่งจำกัดกระแสสตาร์ทมอเตอร์ภายในค่าที่กำหนดของกระแสโหลดเต็ม เพื่อให้มั่นใจถึงเสถียรภาพของกริดและความเครียดทางไฟฟ้าพลวัตที่ควบคุมได้ระหว่างการเร่งความเร็ว

5. 150-C30NBR นำโทโพโลยีการสตาร์ทแบบหลายโหมดมาใช้ในเฟรมเวิร์กซอฟต์สตาร์ทเตอร์ SMC-3 ได้อย่างไร?

150-C30NBR รองรับรูปแบบการสตาร์ทหลายรูปแบบ รวมถึงการสตาร์ทแบบแรงดันไฟฟ้าที่เพิ่มขึ้น การสตาร์ทแบบจำกัดกระแส และโหมดสตาร์ทแบบกระตุก ทำให้สามารถส่งแรงบิดแบบปรับได้ตามความเฉื่อยของโหลดและความต้องการของกระบวนการ.
