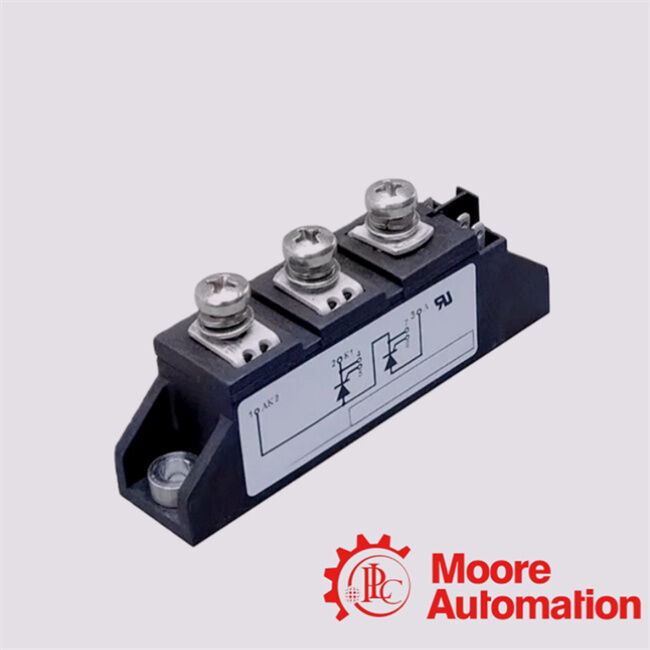

MCC95-16IO1B แผ่นฐาน Al2O3 -เซรามิก ที่ผูกกันด้วยทองแดงโดยตรง

คุณสมบัติไฟฟ้าและพัสดุ

• ไทริสเตอร์สองตัวในโมดูลหนึ่ง: มี SCR สองตัวเชื่อมต่อกันเป็นชุดสําหรับการปรับเปลี่ยนและแก้ไข AC/DC ที่ควบคุมได้

• ความดันเฉพาะ: สูงสุด 1600 V ความดันแบบซ้ํา ๆ ในสภาพปิด/สภาพกลับ (V)_RRM/V_DRM) เหมาะสําหรับการควบคุมแรงไฟฟ้าสายไฟฟ้า

• ระดับความแรงปัจจุบัน: ความแรงปัจจุบันต่อหน้าเฉลี่ย ~ 116 A, RMS ในสถานการณ์ทํางานสูงสุด ~ 180 A

• ความสามารถในการกระชับกระชับสูง: สามารถจัดการกับกระแสการกระชับกระชับสูงที่ไม่ซ้ําซ้ํา (ตัวอย่างเช่น ~ 2.25 kA)

• Gate Trigger: กระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส

• อุณหภูมิการทํางาน: ระยะอุตสาหกรรมมาตรฐานสูงสุด ~ 125 °C

• แพ็คเกจมาตรฐาน: JEDEC TO-240AA เพื่อความเหมาะสมกับอุตสาหกรรมและการติดตั้งง่าย

ข้อดีทางด้านความร้อนและกล

• พล็อตฐานเซรามิก Al2O3 ที่ผูกทองแดงตรง (DCB)ความสามารถในการนําความร้อนสูงและการกันไฟฟ้าที่ดี, ปรับปรุงการระบายความร้อนและความน่าเชื่อถือในการใช้พลังงานสูง

• ชิปแบบเรียบ Passivated: เพิ่มความมั่นคงระยะยาวและลักษณะการกั้นที่คาดเดาได้ในช่วงอุณหภูมิที่กว้าง

• 3600 V ความดันแยก: ความดันแยกสูงทนความดันระหว่างปลายพลังงานและฐานโมดูล

• Footprint ประเภทอุตสาหกรรม: รูปแบบโมดูลที่คอมแพคตและเข้ากันได้อย่างกว้างขวางสําหรับบอร์ดควบคุมและเครื่องระบายความร้อน

MCC95‐16IO1B ดีเยี่ยมในกรณีการควบคุมพลังงานอุตสาหกรรมที่ต้องการการสลับ AC/DC ที่แข็งแรงและการจัดการกับกระแสไฟฟ้าสูง

การควบคุมพลังงานและการแปลง

• อุปกรณ์ปรับการควบคุม: ใช้ในการแปลง AC เป็น DC ด้วยผลิตที่ปรับได้ (ตัวอย่างเช่นในเครื่องพลังงานและเครื่องขับ DC)

• การควบคุมพลังงาน AC: การควบคุมมุมเฟสสําหรับพลังงาน AC ที่แปรเปลี่ยนที่ให้กับภาระ

• เครื่องแปลงพลังงาน & เครื่องแปลงพลังงาน: โดยเฉพาะในระยะความถี่ของสายที่การควบคุม SCR มีประสิทธิภาพ

เครื่องขับเคลื่อนมอเตอร์และอัตโนมัติ

• การควบคุมเครื่องยนต์อัตราแลกเปลี่ยนการเริ่มต้นอ่อน: จํากัดกระแสไฟฟ้าและความเครียดทางกลในการเริ่มต้นเครื่องยนต์

• เครื่องควบคุมมอเตอร์ DC: ให้พลังงานที่ถูกกําหนดให้กับมอเตอร์ DC และระบบการลากอุตสาหกรรม

การใช้งานในอุตสาหกรรมและกระบวนการ

• การควบคุมแสงและอุณหภูมิ: การควบคุมเฟสสําหรับหลอดไฟหรือเครื่องทําความร้อนแรงสูง

• UPS และไฟฟ้า: ใช้ในระยะของเครื่องปรับความน่าเชื่อถือสูง

• เครื่องชาร์จแบตเตอรี่ และอิเล็กทรอนิกส์แรงดึง

การใช้เพิ่มเติม

• สวิทช์สแตตติกและเรเล่สภาพแข็งเพื่อการสวิทช์ที่แข็งแรงโดยไม่ต้องสกัดกล

• การควบคุมอุณหภูมิและกระบวนการในเตาอบอุตสาหกรรม, เตาอบ, และอุปกรณ์การทํางานด้วยความร้อน
