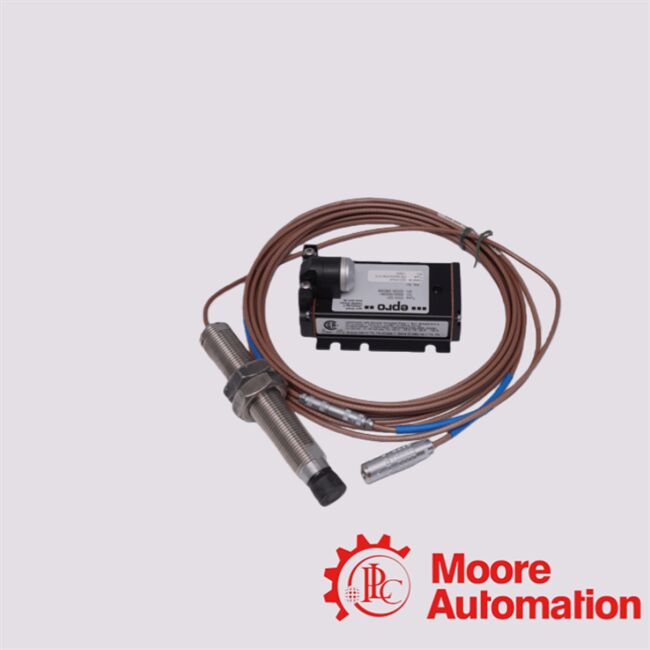

PR6424/014-140 CON021 เอเมอร์สัน เอ็ดดี้ เซ็นเซอร์กระแสไฟฟ้า

เซนเซอร์ PR6424 เป็นตัวแปลงความใกล้ชิดที่ไม่มีการสัมผัสของกระแสหมุนเวียน (eddy-current displacement) สร้างขึ้นสําหรับเครื่องจักรหมุนแรงในอุตสาหกรรม (เครื่องจักรหมุนควาย/ก๊าซ/เครื่องจักรน้ํา)

เครื่องบดอัด, ปั๊ม, แฟน, กล่องเกียร์, ฯลฯ) ที่การวัดแม่นยําของการย้ายแกน, ความสั่นสะเทือน, ความเฉพาะ, การเคลื่อนไหวแกน / แรเดียลหรือช่องว่าง / ความสะอาด

เมื่อใช้ร่วมกันกับตัวแปลงสัญญาณ CON021 ระบบกลายเป็นโซ่การวัดที่สมบูรณ์แบบ: สัญญาณการวัดกระแสกระแสกระแสกระแสกระแสจาก

โซนด์ถูกปรับปรุงเป็นแบบเส้นตรง และออกเป็นสัญญาณแบบแอนาล็อกที่ใช้ได้ (ความแรงดันหรือกระแส) ซึ่งสามารถให้อาหารเข้าสู่การติดตาม, การควบคุม หรือ DCS/PLC

ระบบสรุป: PR6424 + CON021 ให้บริการความแม่นยําสูง, ทนทาน, การวัด

อุปกรณ์หมุนที่เหมาะสําหรับการติดตามทั้งสแตติก (ตําแหน่ง/ระยะว่าง) และไดนามิก (การสั่นสะเทือน/การเคลื่อนไหว)

อัมพลิทูด 0 ถึง 1000 μm (0 ถึง 1 mm) สําหรับการสั่นสะเทือน / การย้ายไดนามิก

หมายเหตุการติดตั้งและความปลอดภัย

พื้นฐานจากคู่มือการติดตั้งทั่วไปสําหรับชุด PR642x และเอกสารแปลง CON021ความต้องการในการวัดแบบไม่ติดต่อ: ปลายของเซ็นเซอร์ต้องเผชิญหน้าแกนหมุน (หรือพื้นผิวเป้าหมาย) โดยรักษาช่องว่างอากาศเฉพาะเจาะจง (สําหรับ PR6424 ชื่อเสียง ~ 2.7 มม)ไม่ผูกเชือก การวัดขึ้นอยู่กับไฟฟ้าแม่เหล็ก / กระแสหมุน

• การใช้เครื่องแปลง / เครื่องปรับสัญญาณที่เหมาะสม: การออกของเซ็นเซอร์ PR6424 แพรวต้องการตัวแปลง CON021 (หรือที่สอดคล้อง) เพื่อผลิตสัญญาณอนาล็อกที่สามารถใช้ได้ โดยไม่มีตัวแปลงดังกล่าว เครื่องตรวจจับลําพังไม่สามารถให้การวัดที่มีการปรับขนาดได้

• การติดตั้งและการจัดตั้งกล: เซ็นเซอร์ต้องติดตั้งอย่างแข็งแรง โดยปกติจะมีเส้นติดตั้งที่เหมาะสม (ตัวอย่างเช่นเส้นแขน M18 × 1).5 หรือ 3/4‐16 UNF ต่อเรียงเมทริกซ์) และถือที่มั่นคงเพื่อหลีกเลี่ยงการเคลื่อนไหวหรือการสั่นสะเทือนของห้องโฮสโซนอิสระจาก shaft.

• การจัดการสายเคเบิลและการคุ้มครองสิ่งแวดล้อม: ใช้สายไฟฟ้าชนิดที่กําหนดไว้ (PTFE หรือกระบี่) ให้มีความละเอียดประมาณขอบคลุมการโค้งสายไฟฟ้าที่ต่ําที่สุด เมื่อนําสายไฟไฟฟ้าไปทางอื่นๆ หลีกเลี่ยงการโค้งที่คมชัดหรือความเครียดทางกล การป้องกันและการติดพื้นที่ที่เหมาะสมช่วยรักษาความสมบูรณ์ของสัญญาณ

• การปรับระดับและการปรับช่องว่างอากาศ: หลังการติดตั้ง ตัดค่าและตั้งค่าค่าอ้างอิง 0 สําหรับการขยับ/ตําแหน่งคุณต้องปรับขนาดใหม่ ไม่เช่นนั้นการอ่านอาจเคลื่อนไหวหรือไม่แม่น.

• ปริมาตรสิ่งแวดล้อมและการใช้งาน: รับประกันอุณหภูมิการทํางาน ความดัน การกระแทก/การสั่นสะเทือนทางกล และวัสดุเป้าหมายให้ตรงกับรายละเอียด สําหรับสภาพแวดล้อมที่ต้องการ (อุณหภูมิสูง, การกระแทกที่เป็นไปได้, น้ํามัน/หมอก เป็นต้น)ตรวจสอบว่าตัวแปรที่เลือก (หัว, สายเคเบิล, บ้าน) ได้รับการจัดอันดับที่เหมาะสม

• การรับรองความสอดคล้องและความปลอดภัย (ถ้าใช้ในบรรยากาศอันตราย/ระเบิด): หากคุณวางแผนที่จะใช้เซ็นเซอร์ + เครื่องแปลงในพื้นที่อันตราย, ให้แน่ใจว่าโซ่การวัดทั้งหมด (เซ็นเซอร์ + เครื่องแปลง + ปรางใด ๆ) ได้รับการรับรอง (เช่นตาม ATEX / IEC-Ex / CSA) สําหรับสภาพแวดล้อมและชั้นอุณหภูมิเฉพาะ.เอกสารสําหรับ PR6424 ระบุการสนับสนุนสําหรับการติดตั้งที่ป้องกันระเบิดเมื่อมีการตั้งค่าอย่างถูกต้อง
