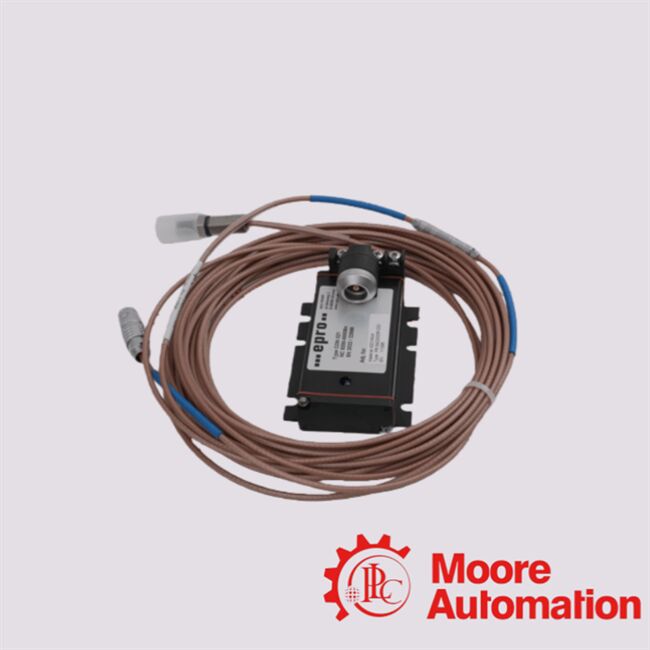

โมดูล Emerson PLC PR6423/015-040 CON021

 CON021 นี้ไม่ใช่ “โมดูล PLC” ในความหมายทั่วไป (เช่น ตัวควบคุมตรรกะ) แต่เป็นตัวแปลงสัญญาณกระแสไหลวน: โมดูลปรับสภาพสัญญาณที่ทำงานร่วมกับเซ็นเซอร์ PR642x

 (PR6423, PR6422, PR6424, ฯลฯ) เพื่อแปลงเอาต์พุตเซ็นเซอร์กระแสไหลวนดิบเป็นสัญญาณการกระจัด/การสั่นสะเทือน/ตำแหน่งที่ใช้งานได้ เมื่อรวมกับ

เซ็นเซอร์ PR6423 ระบบ (เซ็นเซอร์ + ตัวแปลง) จะใช้สำหรับการวัดแบบไม่สัมผัสของพารามิเตอร์เครื่องจักรหมุนที่สำคัญ: เพลาเรเดียล/แกน

การกระจัด, ตำแหน่ง, ความเยื้องศูนย์, การสั่นสะเทือน และแม้แต่ความเร็วเพลา (โดยอ้อม) ตัวแปลงสัญญาณช่วยให้สัญญาณเซ็นเซอร์อ่อนแอ

กลายเป็นสิ่งที่เหมาะสมสำหรับระบบตรวจสอบหรือควบคุม ทำให้สามารถตรวจสอบเพลา การบำรุงรักษาเชิงคาดการณ์ และความปลอดภัย/การป้องกัน

ระบบกล่าวโดยสรุป: CON021 + PR6423 เป็นเซ็นเซอร์/ตัวแปลงเฉพาะทางสำหรับการวัดแบบไม่สัมผัสที่มีความแม่นยำสูง

การตรวจสอบการกระจัด/การสั่นสะเทือนในอุปกรณ์หมุนอุตสาหกรรม

แปลงสัญญาณกระแสไหลวนของเซ็นเซอร์เป็นเอาต์พุตการกระจัด/การสั่นสะเทือนที่ใช้งานได้ (แรงดันไฟฟ้าหรือสัญญาณมาตรฐาน — ขึ้นอยู่กับระบบ)

หมายเหตุการติดตั้งและความปลอดภัย

อิงตามคำแนะนำของผู้ผลิตอย่างเป็นทางการและแนวทางปฏิบัติมาตรฐานสำหรับระบบเซ็นเซอร์ + ตัวแปลงกระแสไหลวน

• การติดตั้งเซ็นเซอร์: เซ็นเซอร์ PR6423 ต้องติดตั้งด้วยเกลียวทางกลที่เหมาะสม (M10×1 หรือ 3/8‑24 UNF ขึ้นอยู่กับรุ่น) เพื่อให้ปลาย 8 mm หันไปทางเพลาหมุนหรือพื้นผิวเป้าหมาย

• การเดินสายเคเบิลและการป้องกัน: หากใช้รุ่นสายเคเบิลหุ้มเกราะ ตรวจสอบให้แน่ใจว่าเคารพรัศมีการโค้งงอขั้นต่ำ (ตามเอกสารข้อมูล) และหลีกเลี่ยงการโค้งงอที่แหลมคมหรือความเครียดทางกล — รักษาความสมบูรณ์และการป้องกันสายเคเบิล

• การติดตั้งตัวแปลง: ติดตั้งตัวแปลง CON021 ในสภาพแวดล้อมที่สะอาด แห้ง และมั่นคง (อุณหภูมิแวดล้อมภายใน –30 °C ถึง +100 °C) ใช้สกรู M5 จำนวน 4 ตัวเพื่อการติดตั้งที่ปลอดภัย จัดเตรียมการเดินสายที่เหมาะสม: ขั้วต่อเซ็นเซอร์ผ่านปลั๊ก Lemo, เอาต์พุตไปยังระบบตรวจสอบ/ควบคุมผ่านการเดินสายขั้วต่อแบบสกรู

• ข้อกำหนดด้านแหล่งจ่ายไฟ: จัดหาแหล่งจ่ายไฟ DC ที่เสถียรในช่วงที่ระบุ (–23 V ถึง –32 V DC หรือ –21 V ถึง –32 V ขึ้นอยู่กับการกำหนดค่า) ตามเอกสารข้อมูลตัวแปลง

• การติดตั้งในพื้นที่อันตราย / ป้องกันการระเบิด (ถ้าจำเป็น): CON021 ได้รับการรับรองว่าปลอดภัยโดยธรรมชาติ (Ex ia) ภายใต้มาตรฐานที่เกี่ยวข้อง (ATEX / IEC‑Ex / CSA) แต่เท่านั้น เมื่อติดตั้งพร้อมกับสิ่งกีดขวางจำกัดกระแสไฟฟ้าที่เหมาะสมและตามข้อบังคับท้องถิ่น

• การสอบเทียบ / การจัดตำแหน่ง: หลังจากการติดตั้ง ต้องตั้งค่าช่องว่างอากาศระหว่างปลายเซ็นเซอร์และเพลาตาม “ช่องว่างเริ่มต้น” ที่แนะนำของผู้ผลิต (มักจะ ~0.5 มม.) — จากนั้นต้องสร้างศูนย์/การอ้างอิง ช่องว่างหรือการจัดตำแหน่งที่ไม่เหมาะสมอาจนำไปสู่การอ่านที่ไม่ถูกต้องหรือการบิดเบือนสัญญาณ

• สภาพแวดล้อมการทำงาน: หลีกเลี่ยงแรงกระแทกทางกลมากเกินไป การสั่นสะเทือนเกินขีดจำกัดที่ระบุ ความชื้นมากเกินไป หรือเศษซากนำไฟฟ้าใกล้ปลายเซ็นเซอร์ รักษาตัวเรือนเซ็นเซอร์และตัวแปลงให้สะอาดและปิดผนึก (โดยเฉพาะเซ็นเซอร์เมื่อใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือมีน้ำมันมาก)
