| สถานที่กำเนิด: | เยอรมนี |
| ชื่อแบรนด์: | Siemens |
| ได้รับการรับรอง: | CO.CQ |
| หมายเลขรุ่น: | 6ES7151-1BA00-0AB0 |

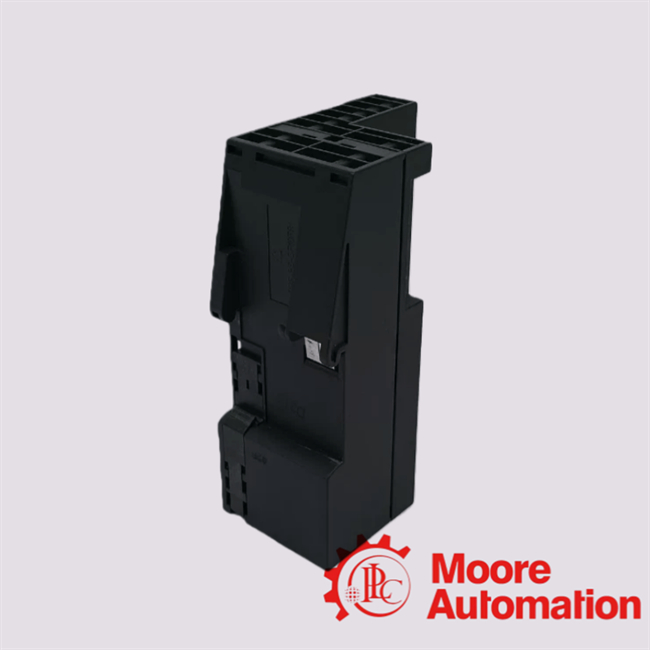

โมดูลนี้เป็นส่วนหนึ่งของตระกูล Siemens SIMATIC: โดยเฉพาะอย่างยิ่งโมดูลอินเทอร์เฟซ IM 151-1 HIGH FEATURE สำหรับระบบ I/O แบบกระจาย ET 200S ให้ PROFIBUS DP
อินเทอร์เฟซ (ผ่าน RS-485) และเชื่อมต่อสถานี ET 200S กับบัส PROFIBUS DP รองรับอัตราการส่งข้อมูล/บอด: สูงสุด 12 Mbit/s อัตราที่รองรับ
ได้แก่ 9.6, 19.2, 45.45, 93.75, 187.5, 500 kbit/s และ 1.5, 3, 6, 12 Mbit/s รองรับปริมาณที่อยู่ I/O: สูงสุด 244 ไบต์
สำหรับอินพุตและ 244 ไบต์สำหรับเอาต์พุต (สำหรับรุ่น HIGH FEATURE นี้)
ตามเอกสารข้อมูล
คำถามที่พบบ่อย เกี่ยวกับ 6ES7151-1BA00-0AB0
Q1: “HIGH FEATURE” หมายถึงอะไรสำหรับ IM 151-1?
A1: รุ่น “HIGH FEATURE” (เช่น 6ES7151-1BA00-0AB0) ให้ปริมาณที่อยู่ I/O ที่สูงกว่า (244 ไบต์) และอนุญาตให้มีโมดูลในสถานีได้สูงสุด 63 โมดูล และ
คุณสมบัติที่ได้รับการปรับปรุง เช่น โหมดไอโซโครนัส / การซิงโครไนซ์รอบการทำงาน เมื่อเทียบกับรุ่น BASIC หรือรุ่นมาตรฐาน
Q2: อัตราการส่งข้อมูลสูงสุดที่รองรับคืออะไร?
A2: สูงสุด 12 Mbit/s บนอินเทอร์เฟซ PROFIBUS DP อัตรามาตรฐานที่รองรับ: 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 kbit/s; 1.5 / 3 / 6 / 12 Mbit/s
Q3: ฉันสามารถเชื่อมต่อโมดูลได้กี่โมดูลในสถานี?
A3: สำหรับรุ่น HIGH FEATURE นี้: สามารถเชื่อมต่อโมดูลได้สูงสุด 63 โมดูลในสถานี ET 200S
Q4: มีการวินิจฉัยหรือไม่?
A4: ใช่ มีไฟ LED สำหรับ BF (ข้อผิดพลาดของบัส), SF (ข้อผิดพลาดของกลุ่ม) และ ON (แรงดันไฟฟ้า)
นอกจากนี้ โมดูลรองรับการวินิจฉัยทาสผ่าน STEP
7 (ตัวอย่างเช่น) สำหรับข้อมูล
ข้อผิดพลาดโดยละเอียดเพิ่มเติม
