| สถานที่กำเนิด: | เยอรมนี |
| ชื่อแบรนด์: | Siemens |
| ได้รับการรับรอง: | CO.CQ |
| หมายเลขรุ่น: | 6GK1415-2BA10 |

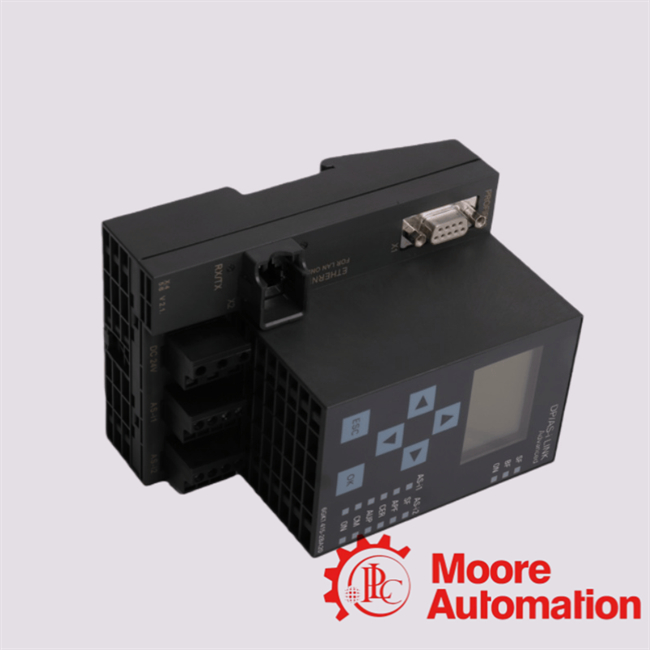

Siemens 6GK1415-2BA10 เป็นโมดูลเกตเวย์ / อินเตอร์เฟซในครอบครัว SIMATIC NET ที่ออกแบบมาเพื่อเชื่อมโยงระบบบัสเซ็นเซอร์ / อัตราดําเนิน AS-Interface (AS-i) กับระบบบัสสนาม PROFIBUS DPเป็นการเป็นทางการ
หมวดชื่อคือ ¢DP/AS-Interface LINK Advanced ¢ single master ¢ จุดสําคัญ:มันทําหน้าที่เป็น PROFIBUS DP slave และในขณะเดียวกันเป็น AS-Interface master, ยอมให้ระบบควบคุม (ผ่าน PROFIBUS)
การเข้าถึงอุปกรณ์ I/O ที่เชื่อมต่อผ่าน AS-Interface.it สามารถได้รับพลังงานจากสาย AS-Interface (สาย AS-i 1) หรือเป็นตัวเลือกจากไฟฟ้านอกระบบ 24 V DC
ประเภทการบริโภคกระแสไฟฟ้าจาก AS-i คือสูงสุด250 mA ใน ~ 30 V.OnPROFIBUS DP ซีดe รองรับอัตราการส่งข้อมูลทั่วไป (9.6 kbps ถึง 12 Mbps)
และแลกเปลี่ยน I/O วนเวียน; ด้าน AS-i รองรับข้อมูลดิจิตอลและแอนาล็อกผ่านโปรโตคอล AS-Interface
สรุป: 6GK1415-2BA10 ทําให้ระบบ PROFIBUS DP
เพื่อบูรณาการอุปกรณ์ I/O อินเตอร์เฟซ AS (เซ็นเซอร์/แอคจิวเอเตอร์)
ได้อย่างมีประสิทธิภาพ และมีการวินิจฉัยอย่างเต็มที่
และลักษณะการจัดการ
คํา ถาม ที่ ถาม บ่อยเกี่ยวกับ 6GK1415-2BA10
Q1: การใช้งานหลักของ 6GK1415-2BA10 คืออะไร?
A1:โมดูลนี้ใช้เมื่อคุณมีเครือข่าย AS-Interface (AS-i) ของอุปกรณ์ง่าย ๆ (เซ็นเซอร์, เครื่องผลักดัน) และคุณต้องการที่จะบูรณาการพวกเขาในเครือข่าย PROFIBUS DP ระดับสูงกว่าโมดูลลิงค์เป็นเกตเกต (AS-i master) และนําเสนอ
ระบบ I/O AS-i กับระบบ DP PROFIBUS ในฐานะอุปกรณ์ slave
Q2: อะไรคือความแตกต่างระหว่างตัวแบบ single master และ double master?
A2:เวอร์ชั่น master ตัวเดียว (6GK1415-2BA10) รองรับสาย AS-i หนึ่งสาย และ slave สูงสุด 62 เส้น เวอร์ชั่น master ตัวสองสาย (6GK1415-2BA20) รองรับสาย AS-i สองสาย (สําหรับระบบขนาดใหญ่ / slave-redundant)
และจากนั้นอาจมีทาสมากขึ้น หรือส่วนที่แยกแยก
Q3: มันสามารถรองรับ AS-Interface slave จํานวนเท่าไหร่?
A3:ในรูปแบบแบบปกติของ master master มันรองรับถึง62 AS-Interface slave การใช้งานหากคุณใช้ตัวแปร ∆double master ∆ (หมายเลขลําดับ 6GK1415-2BA20) สามารถรองรับสองเส้น AS-i ได้
Q4: ความเร็วการสื่อสารที่สนับสนุนด้าน PROFIBUS?
A4:อุปกรณ์รองรับความเร็ว DP PROFIBUS แบบมาตรฐาน: 9.6 kbps, 19.245 ปี4593.75, 187.5, 500 kbps, 1.5 Mbps, 3 Mbps และ 12 Mbps
