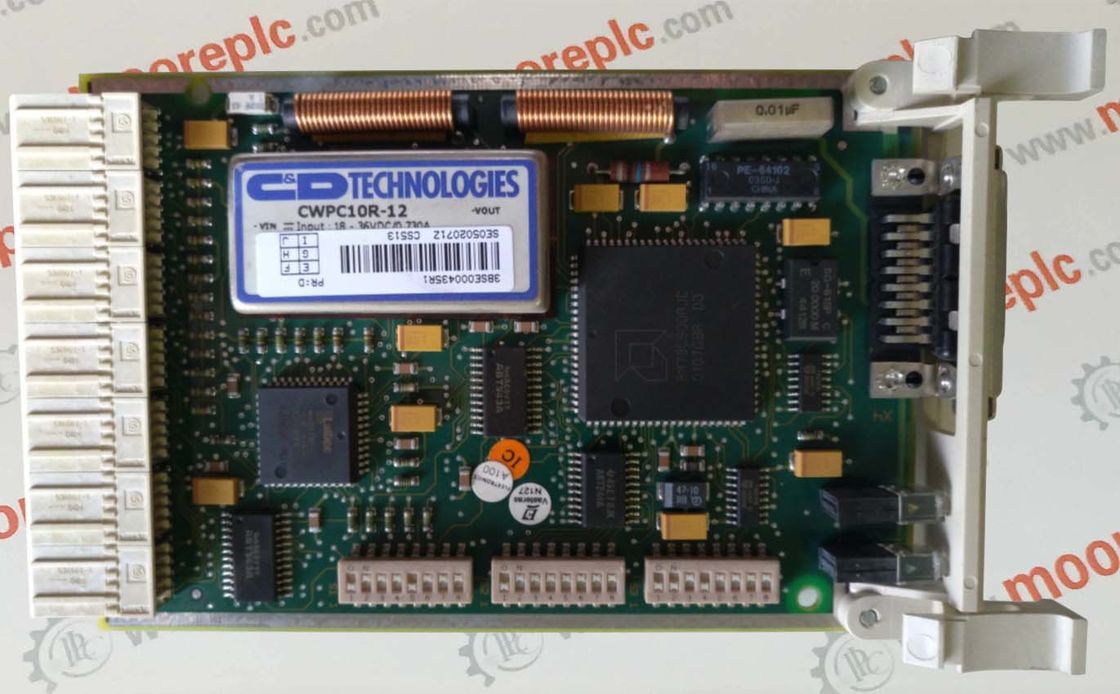

โมดูล ABB DSDO115 57160001-AK ABB DSDO115 57160001AK ใช้ DSDO115 ใหม่ในกล่องปิดผนึก

รายละเอียดสินค้า :

IResolution ในระบบ PLC: ค่าที่วัดได้จะถูกแปลงด้วยความละเอียด
12 บิตคือ 11 บิตพร้อมเครื่องหมายสำหรับแรงดันไฟฟ้าและ 12 บิตโดยไม่มีเครื่องหมายสำหรับกระแส ช่วง 0 ... 5 V และ± 5 V จะถูกแปลงเป็น 10 บิตพร้อมเครื่องหมายสัญญาณเอาต์พุตมี 62,00 สำหรับเคาน์เตอร์เท่านั้น หากเอาท์พุทที่จะใช้เป็นเอาท์พุทดิจิตอลปกติมันจะต้องมีรายละเอียดเพิ่มเติมในเล่ม 2 ตอนที่ 5.1 "ทั่วไป
ข้อมูลสำหรับการใช้งานอินพุทและเอาท์พุทแบบอะนาล็อก "เพื่อให้แน่ใจว่าช่องสัญญาณเข้าที่ไม่ได้ใช้มีระดับ 0V ที่กำหนดไว้อาจถูกย่อไปยัง AGND อินพุตที่ไม่ได้ใช้จะต้องกำหนดค่าด้วย" ไม่ได้ใช้ "
ความสัมพันธ์ระหว่างสัญญาณอินพุตแบบอะนาล็อกกับตัวเลขที่แปลงแล้วจะแสดงในรูปต่อไปนี้ ตรวจสอบให้แน่ใจว่าตัวนับความเร็วสูงไม่ได้ถูกกำหนดค่าให้กับโหมดปฏิบัติการ 1 หรือ 2 (ดูที่บท "ตัวนับความเร็วสูง") คุณสมบัติของอินพุตแบบอะนาล็อก: อินพุตแบบอะนาล็อก 8 ตัวไม่ได้แยกด้วยไฟฟ้าความละเอียด ของตัวแปลง A / D คือ 12 บิต สัญญาณอะนาล็อกจะดำเนินการในสายเคเบิลที่มีฉนวนหุ้ม (ดูที่อินพุตแบบอะนาล็อกสามารถกำหนดค่าเป็นรายบุคคลในโหมดการทำงานที่แตกต่างกันจำนวนมาก (แม้จะเป็นสัญญาณเข้าแบบดิจิตอล)) การกำหนดค่าจะดำเนินการโดยการตั้งค่าบิตบางอย่าง ดังนี้

คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง:

ตัวละครของผลิตภัณฑ์:

หากมีการกำหนดค่าการตรวจสอบวงจรเปิดหรือการลัดวงจรข้อผิดพลาดที่ตรวจพบจะแสดงโดย Ovl LED สีแดงตราบใดที่มีอยู่ ในระบบ PLC ข้อความแสดงข้อผิดพลาดจะถูกเก็บไว้ (FK4, หมายเลขข้อผิดพลาด 9)
เพื่อหลีกเลี่ยงข้อความแสดงข้อผิดพลาดที่มีอินพุตอนาล็อกที่ไม่ได้ใช้จะมีประโยชน์ไม่ใช่การกำหนดค่าช่องสัญญาณนี้สำหรับ Pt100 การเชื่อมต่อเซ็นเซอร์อุณหภูมิ Pt100 ในรูปแบบ 3 สายหากเซ็นเซอร์อยู่ใกล้กันจำเป็นต้องมีแกนเดียวเท่านั้น
การส่งคืนสาย AGND1 ในโหมดการทำงาน "Pt100 ในการกำหนดค่าแบบ 3 สาย" สองอินพุตแบบอะนาล็อกที่อยู่ติดกันอยู่ด้วยกัน (เช่น EW 6,00 และ EW 6,01) สำหรับการกำหนดค่าอินพุตทั้งสองจะต้องกำหนดค่าให้กับ
โหมดการทำงานที่ต้องการดูตารางการกำหนดค่ารูปที่กระแสคงที่ของช่องสัญญาณหนึ่งไหลผ่านเซ็นเซอร์ความต้านทาน Pt100 กระแสคงที่ของช่องสัญญาณอื่นผ่านสายไฟเส้นใดเส้นหนึ่ง
หน่วยพื้นฐาน 07 KT 94 คำนวณค่าการวัดจากแรงดันไฟฟ้าสองหยดและเก็บไว้ภายใต้เลขคี่
