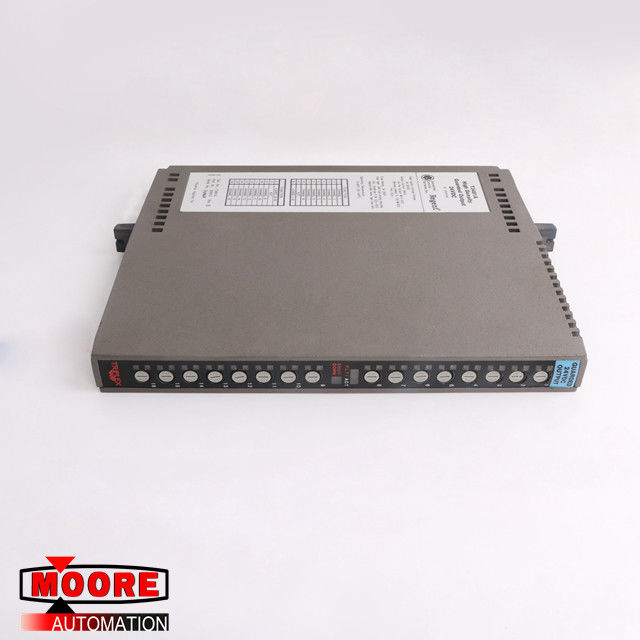

T3481A ICS TRIPLEX GUARDED 24VDC OUTPUT MODULE
⇒คลิกที่นี่เพื่อราคาดี T3481A
ยี่ห้อ / ผู้ผลิต | ICS TRIPLEX / USA |
ส่วนจำนวน |
T3481A |
หมายเลขชิ้นส่วนอื่น | T3481A |
ลักษณะ | โมดูลเอาท์พุท 24VDC ที่ได้รับการรับรอง |
Dimennsions | 17.4 ซม. x 10.5 ซม. x 3.5 ซม |
น้ำหนัก | 0.7kg |
รายละเอียดสินค้า
คุณสมบัติของ T3481A
เอาต์พุตที่ได้รับการปกป้องสิบหก (ในสองกลุ่มจากแปด)
การทำงานที่ทนต่อความผิดพลาดเมื่อเชื่อมต่อแบบขนานกับโมดูลอื่นที่มีชนิดเดียวกัน
ร้อนแบบถอดเปลี่ยนได้
ทำการทดสอบวงจรเอาท์พุททั้งหมดโดยอัตโนมัติ
การตรวจสอบสายอัตโนมัติตรวจจับวงจรการเดินสายวงจรเปิดและสั้น
Individual front panel indicators on each module show module fault/active status and shutdown state; ตัวบ่งชี้ที่แผงด้านหน้าด้านหน้าแต่ละโมดูลจะแสดงความผิดปกติของโมดูล / สถานะการใช้งานและสถานะการปิดเครื่อง; additional indicators show output status and load/fuse fault for each point. ตัวบ่งชี้เพิ่มเติมแสดงสถานะการส่งออกและความผิดพลาดในการโหลด / ฟิวส์สำหรับแต่ละจุด
ฟิวส์สามารถเข้าถึงได้จากแผงด้านหน้า
การแยกไฟฟ้าขั้นต่ำ 2500 ระหว่างสนามและวงจรลอจิก
The processor modules send triplicated write data commands over the I/O Safetybus to the monitored Guarded output module. โมดูลตัวประมวลผลส่งคำสั่งการเขียนข้อมูลแบบ triplicated บน I / O Safetybus ไปยังโมดูลเอาต์พุตแบบ Guarded ที่ถูกมอนิเตอร์ Onboard the output module the triplicated data are routed to two independent voters which provide voted data to associated field programmable gate arrays (FPGA). ออนบอร์ดเอาท์พุทข้อมูลที่ได้รับการทำข้อมูลซ้ำจะถูกส่งไปยังผู้ลงคะแนนอิสระสองคนซึ่งให้ข้อมูลที่ลงคะแนนไปยังอาร์เรย์เกท (FPGA) ที่สามารถตั้งโปรแกรมได้ Each FPGA independently operates one of the two output control switches. FPGA แต่ละตัวทำงานอย่างอิสระหนึ่งในสองสวิตช์ควบคุมเอาต์พุต The two output switches are connected in series with the load. สวิทช์เอาท์พุทสองตัวเชื่อมต่อเป็นอนุกรมพร้อมกับโหลด
When both output switches are on, current will flow through the output and energize a field load. เมื่อสวิตช์เอาต์พุตทั้งคู่เปิดอยู่กระแสไฟจะไหลผ่านเอาต์พุตและรวมโหลดฟิลด์ If either switch is off, current will not flow through the output and the load will be de-energized. หากสวิตช์ใดปิดอยู่กระแสไฟจะไม่ไหลผ่านเอาต์พุตและโหลดจะถูกยกเลิกการทำงาน This combination of series output switches and independent drive signals produces fail-safe activation of the load. การรวมกันของสวิทช์เอาท์พุทแบบอนุกรมและสัญญาณไดรฟ์อิสระทำให้การเปิดใช้งานการโหลดไม่ปลอดภัย Single failures can only affect one of the output drive signals or switches. ความล้มเหลวเดี่ยวสามารถส่งผลต่อสัญญาณเอาต์พุตหรือสวิตช์ไดรฟ์ตัวใดตัวหนึ่งเท่านั้น
ข่าวมัวร์
อุตสาหกรรมไฟฟ้าพลังน้ำที่มีความสามารถในอุตสาหกรรมพลังงาน
พลังการทำงานของ I / O ระยะไกลนั้นมาจาก LCU ที่เกี่ยวข้องกับหน่วยควบคุมท้องถิ่น (LCU1, LCU2, LCU3, LCU4)
LCU ควรจัดให้มีอินเตอร์เฟซอนุกรม RS-485 โดยใช้อินเตอร์เฟสโปรโตคอลการสื่อสารมาตรฐาน Modbus (Master and Slave)
Molex is used for gateway protocol conversion. Molex ใช้สำหรับการแปลงโปรโตคอลเกตเวย์ The module is directly plugged into AB's 1756 rack and has standard blocks for programming. โมดูลเสียบเข้ากับแร็ค 1756 ของ AB โดยตรงและมีบล็อกมาตรฐานสำหรับการตั้งโปรแกรม
อีเธอร์เน็ตโปรโตคอลอุตสาหกรรมมาตรฐานสากล EtherNet / IP ใช้ระหว่าง PLC และเวิร์กสเตชันใน LCU
ความเร็วในการสื่อสารสูงถึง 100Mbps และ PLC ใช้ระบบควบคุม AB ControlLogix ห่วงควบคุมปั๊มน้ำมันและห่วงควบคุมบอลวาล์วเพื่อเข้าสู่การควบคุม LCU ของหน่วย
Thermal power industry with power industry capabilities: With the development of society, network technology, computer technology and PLC control technology are becoming more and more mature. อุตสาหกรรมพลังงานความร้อนที่มีความสามารถในอุตสาหกรรมพลังงาน: ด้วยการพัฒนาของสังคมเทคโนโลยีเครือข่ายเทคโนโลยีคอมพิวเตอร์และเทคโนโลยีการควบคุม PLC จะกลายเป็นผู้ใหญ่มากขึ้น All auxiliary control systems of thermal power plants can enter the whole plant auxiliary network control system to realize complete monitoring operation in the centralized control room.The level of automation has been greatly improved, and the efficiency of the whole plant has been improved. ระบบควบคุมเสริมทั้งหมดของโรงไฟฟ้าพลังความร้อนสามารถเข้าสู่ระบบควบคุมเครือข่ายทั้งหมดของโรงงานเพื่อตระหนักถึงการดำเนินการตรวจสอบที่สมบูรณ์ในห้องควบคุมส่วนกลางระดับของระบบอัตโนมัติได้รับการปรับปรุงอย่างมากและประสิทธิภาพของโรงงานทั้งหมดได้รับการปรับปรุง
