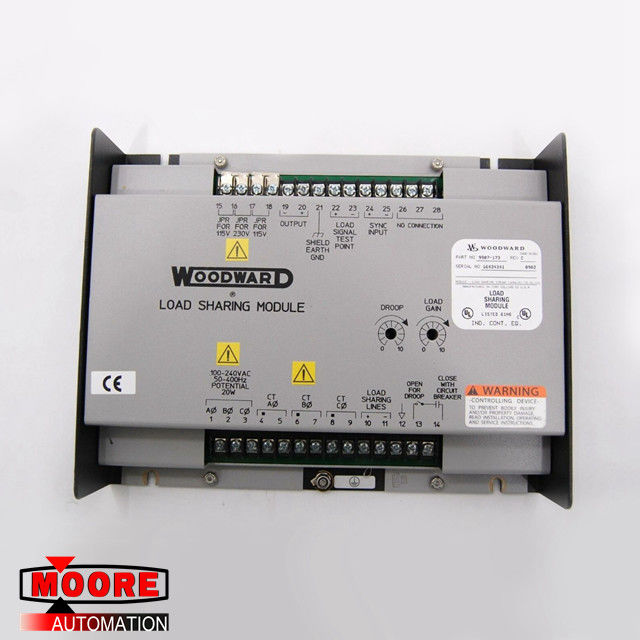

WOODWARD 9907-173 โหลดโมดูลการแชร์การแชร์ Rev C
ยี่ห้อ / ผู้ผลิต | WOODWARD/สหรัฐอเมริกา |
ส่วนจำนวน |
9907-173 |
หมายเลขชิ้นส่วนอื่น |
9907-173 |
ลักษณะ | โหลดการแชร์โมดูล Rev C |
Dimennsions | 27.3 ซม. x 21.4 ซม. x 5.9 ซม |
น้ำหนัก |
1.4 กิโลกรัม |
รายละเอียดสินค้า
Woodward makes models of its Load Sharing Module for use with engines equipped with speed controls that accept a ±3 Vdc speed setting input, a 0.5 to 4.5 Vdc input, or a PWM (pulse-width-modulated) input. Woodward สร้างแบบจำลองของ Load Sharing Module สำหรับใช้กับเครื่องยนต์ที่ติดตั้งตัวควบคุมความเร็วที่ยอมรับอินพุตการตั้งค่าความเร็ว± 3 Vdc, อินพุต 0.5 ถึง 4.5 Vdc หรืออินพุต PWM (พัลส์ปรับความกว้าง) The Load Sharing Module allows use of Woodward power generation accessories and allows load sharing between engines equipped with speed controls that are not manufactured by Woodward and engines controlled with Woodward electronic controls, or controls using other Woodward load sharing modules. โมดูลแบ่งปันการโหลดอนุญาตให้ใช้อุปกรณ์เสริมสำหรับการสร้างพลังงาน Woodward และอนุญาตให้ใช้งานการแบ่งปันโหลดระหว่างเครื่องยนต์ที่มีการควบคุมความเร็วที่ไม่ได้ผลิตโดย Woodward และเครื่องยนต์ที่ควบคุมด้วยการควบคุมอิเล็กทรอนิกส์ Woodward หรือการควบคุมโดยใช้โมดูลการแบ่งปันโหลดอื่น ๆ ของ Woodward
The Load Sharing Module provides isochronous and droop load-sharing capability for engines in generator set applications. โมดูลการแบ่งปันการโหลดให้ความสามารถในการแบ่งโหลดแบบซ้ำ ๆ และไม่แน่นอนสำหรับเครื่องยนต์ในแอปพลิเคชันชุดเครื่องกำเนิดไฟฟ้า Additional equipment in the control system can include the Woodward SPM-A Synchronizer, SPM-D Synchronizer, Automatic Generator Loading Control (AGLC), and Automatic Power Transfer and Loading Control (APTL). อุปกรณ์เพิ่มเติมในระบบควบคุมสามารถรวม Woodward SPM-A Synchronizer, SPM-D Synchronizer, Automatic Generator Loading Control (AGLC) และ Automatic Power Transfer and Loading Control (APTL)
พาวเวอร์ซัพพลาย:
DC รุ่น 18–32 Vdc ประมาณ 5 W
AC รุ่นจัมเปอร์สามารถเลือกได้ระหว่าง 95–130 หรือ 190–260 Vac แบบ line-to-line, 50–400 Hz, ประมาณ 10 W
ปัจจัยการผลิต:
3-phase PT Inputs: 95–130 or 190–260 Vac line-to-line, 50–400 Hz. อินพุต PT 3 เฟส: 95–130 หรือ 190–260 Vac line-to-line 50-400 Hz PT input burden is 1.6 W per phase at 240 Vac, 0.4 W per phase at 120 Vac. PT อินพุตภาระคือ 1.6 W ต่อเฟสที่ 240 Vac, 0.4 W ต่อเฟสที่ 120 Vac
อินพุต CT 3 เฟส: 3–7 แขนที่โหลดเต็มที่ภาระอินพุต CT ที่โหลดเต็มคือ 0.1 VA ต่อเฟส
โหลดอินพุตที่ใช้ร่วมกัน: 0–3 Vdc เป็นความต้านทาน 25k ในโหมด isochronous, วงจรเปิดในโหมด droop
ซิงค์อินพุต: เข้ากันได้กับตัวเลือกซิงโครไนซ์ Woodward SPM-A
การตัดความเร็ว: อนุญาตให้ปรับระดับเอาท์พุทด้วยตนเองด้วยโพเทนชิออมิเตอร์ภายนอก 10 kA (ไม่มีในหมายเลขชิ้นส่วน 9907-173)
Droop Switch: The external droop switch is to be wired in series with the auxiliary circuit breaker contact. Droop Switch: สวิตช์ภายนอกหล่นจะต้องต่อเข้ากับชุดสายไฟเบรกเกอร์เสริม Droop mode is selected when either the droop switch or the auxiliary circuit breaker is open. โหมด Droop ถูกเลือกเมื่อสวิตช์หล่นหรือเบรกเกอร์เสริมเปิดอยู่
ขาออก:
สัญญาณโหลด: สัญญาณ DC เป็นสัดส่วนกับปริมาณกระแสรวมจริงที่ตรวจพบโดยโมดูลการแบ่งปันการโหลด
ใช้เพื่อปรับอัตราขยายโหลด
เอาต์พุตไปยังการควบคุมความเร็ว: +0.5 ถึง +4.5 Vdc อนาล็อก, ± 3 Vdc อนาล็อกหรือ PWM ขึ้นอยู่กับรุ่น
การปรับ
Droop: จัดเตรียมการลดเอาต์พุตระหว่างเงื่อนไขที่ไม่มีโหลดและโหลดเต็ม
Load Gain: Provides adjustment of the load on an individual generator when two or more generators are paralleled. น้ำหนักที่เพิ่มขึ้น: ให้การปรับภาระของเครื่องกำเนิดไฟฟ้าแต่ละเครื่องเมื่อมีเครื่องกำเนิดไฟฟ้าสองเครื่องขึ้นไปขนานกัน Adjusts specified full load condition from 3 to 7 Arms. ปรับสภาพโหลดเต็มระบุจาก 3 ถึง 7 แขน
