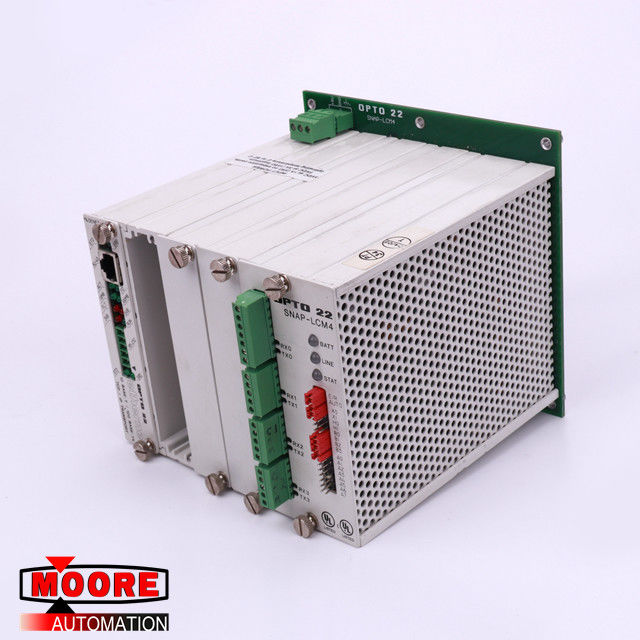

OPTO 22 SNAP-LCM4 M4SENET-100 I / O คอนโทรลเลอร์และการ์ดอีเธอร์เน็ต
ยี่ห้อ / ผู้ผลิต | OPTO 22/สหรัฐอเมริกา |
ส่วนจำนวน |
SNAP-LCM4 |
หมายเลขชิ้นส่วนอื่น |
M4SENET-100 |
ลักษณะ | I / O คอนโทรลเลอร์และการ์ดอีเธอร์เน็ต |
Dimennsions | 15.7 ซม. x 15.6 ซม. x 13.4 ซม |
น้ำหนัก | 1.5 กิโลกรัม |
รายละเอียดสินค้า
ลักษณะ
SNAP-LCM4 เป็นคอนโทรลเลอร์อุตสาหกรรมที่ทรงพลังซึ่งให้การควบคุมแบบเรียลไทม์และการสื่อสารกับระบบอินพุต / เอาท์พุต (I / O) อุปกรณ์อนุกรมตัวควบคุมการเคลื่อนไหวและเครือข่าย
ตัวควบคุมที่เร็วที่สุดของ Opto 22 จนถึงปัจจุบัน SNAP-LCM4 เหมาะกับความต้องการของแอพพลิเคชั่นความเร็วสูงในปัจจุบัน
The SNAP-LCM4 modular controller features powerful communications capabilities, built-in diagnostics, a 32-bit processor, and a variety of expansion options. คอนโทรลเลอร์ SNAP-LCM4 แบบแยกส่วนมีความสามารถในการสื่อสารที่มีประสิทธิภาพการวินิจฉัยในตัวโปรเซสเซอร์ 32 บิตและตัวเลือกการขยายที่หลากหลาย Opto 22 modular controllers are designed to take advantage of the Opto 22 intelligent distributed I/ O architecture and provide a solid hardware foundation for the Opto 22 FactoryFloor® software suite. ตัวควบคุมโมดูลาร์ Opto 22 ได้รับการออกแบบมาเพื่อใช้ประโยชน์จากสถาปัตยกรรม I / O กระจายอัจฉริยะของ Opto 22 และมอบพื้นฐานฮาร์ดแวร์ที่แข็งแกร่งสำหรับชุดซอฟต์แวร์ Opto 22 FactoryFloor®
The SNAP-LCM4 provides power and performance in a package that integrates seamlessly with other Opto 22 SNAP products. SNAP-LCM4 ให้พลังงานและประสิทธิภาพในแพ็คเกจที่รวมเข้ากับผลิตภัณฑ์ Opto 22 SNAP อื่น ๆ ได้อย่างราบรื่น Designed specifically for industrial applications, the controller ออกแบบมาโดยเฉพาะสำหรับการใช้งานด้านอุตสาหกรรมคอนโทรลเลอร์
provides Ethernet, ARCNET, and serial communication options for flexibility. มีตัวเลือก Ethernet, ARCNET และการสื่อสารแบบอนุกรมเพื่อความยืดหยุ่น Serial ports provide an interface with Opto 22 I/O and also with radio modems, cellular modems, and even satellite communications equipment, as well as any thirdparty serial device. พอร์ตอนุกรมให้อินเทอร์เฟซกับ Opto 22 I / O และยังมีโมเด็มวิทยุโมเด็มมือถือและแม้แต่อุปกรณ์สื่อสารผ่านดาวเทียมเช่นเดียวกับอุปกรณ์อนุกรมบุคคลที่สามใด ๆ
The SNAP-LCM4 handles program control and host communications with a 32-bit Motorola microprocessor. SNAP-LCM4 จัดการการควบคุมโปรแกรมและการสื่อสารกับโฮสต์ด้วยไมโครโปรเซสเซอร์ Motorola 32 บิต This processor board is combined with a 4-slot Opto 22 expansion bus (M4BUS). บอร์ดโปรเซสเซอร์นี้รวมกับบัสขยาย 4 Opto 22 (M4BUS) Standard on-board communication ports include the following: พอร์ตการสื่อสารออนบอร์ดมาตรฐานมีดังต่อไปนี้:
พอร์ต I / O ระยะไกล Opto 22 หนึ่งพอร์ต (RS-485 2 สายพร้อมความสามารถในการขัดจังหวะ)
พอร์ตอนุกรม RS-232 หรือ RS-485 (2-wire หรือ 4-wire) พอร์ตอนุกรมที่มีอัตรารับส่งข้อมูลสูงถึง 115.2 kBd
ข้อมูลจำเพาะ
CPU: 32-bit Motorola processor; CPU: โปรเซสเซอร์ Motorola 32- บิต; IEEE floating-point math co-processor ตัวประมวลผลร่วมทางคณิตศาสตร์แบบลอย IEEE
หน่วยความจำ
ccRAM: 4 MB พร้อมแบตเตอรี่สำรอง (โปรแกรมผู้ใช้และข้อมูล) ไม่สามารถขยายได้
ccFlash EEPROM: 2 MB (ตัวควบคุมเฟิร์มแวร์และโปรแกรมผู้ใช้) ไม่สามารถขยายได้
RAM / นาฬิกาแบตเตอรี่: ลิเธียม 3.6 โวลต์ไม่สามารถชาร์จใหม่ได้
การสื่อสาร, ยูนิตฐาน: สามพอร์ต RS-232 หรือ RS-485, หนึ่งพอร์ต RS-485 ระยะไกลโดยเฉพาะ I / O พร้อมความสามารถในการขัดจังหวะ
นาฬิกาเรียลไทม์: นาฬิกา / ปฏิทิน, Epson 64613 พร้อมแบตเตอรี่สำรอง, รองรับ Y2K
ข้อกำหนดด้านพลังงาน: 5VDC ± 0.1 VDC ที่ 1 แอมป์ (สูงสุด) โดยไม่ต้องใช้การ์ดเอ็กซ์แพนชัน
อุณหภูมิในการทำงานทั่วไป: 0 ° C ถึง 60 ° C
อุณหภูมิในการเก็บ: -40 ° C ถึง 85 ° c
ความชื้น: 5% ถึง 95% ความชื้นสัมพัทธ์ไม่กลั่นตัว
ซอฟต์แวร์: FactoryFloor (OptoControl, OptoDisplay, OptoServer และ OptoConnect) และซอฟต์แวร์คลาสสิก (Cyrano, Mistic MMI และ MDS) ระบบฮาร์ดมอนิเตอร์ (รวมถึงตัวจับเวลา watchdog และตัวตรวจสอบแรงดันไฟฟ้า): ตรวจจับการทำงานของแหล่งจ่ายไฟหลักและการทำงานของไมโครโปรเซสเซอร์ที่เหมาะสม
Soft system monitors: Program/data corruption; ซอฟท์มอนิเตอร์ระบบ: โปรแกรม / ข้อมูลเสียหาย Host and I/O communication การสื่อสารกับโฮสต์และ I / O
