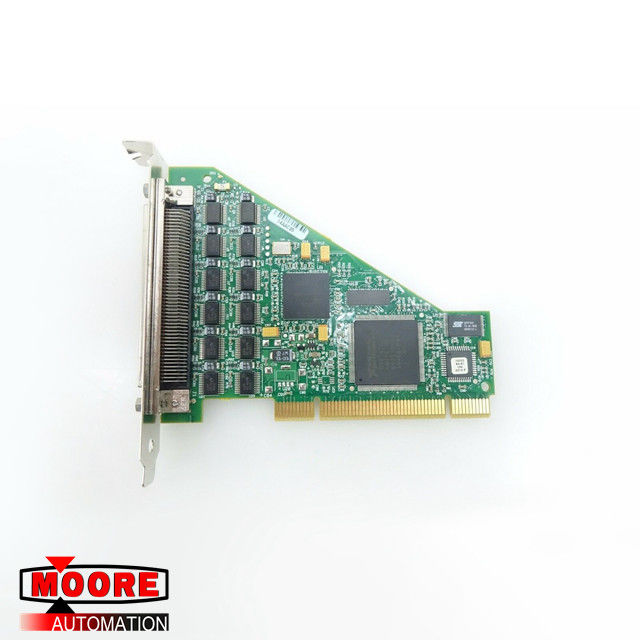

NI PCI-6509 อินเตอร์เฟส I / O ดิจิตอล

NI PCI-6509 อินเตอร์เฟส I / O ดิจิตอล

รายละเอียดสินค้า

NI 6509 มีคุณสมบัติการกรองแบบดิจิตอลสถานะพลังงานที่ตั้งโปรแกรมได้การตรวจจับการเปลี่ยนแปลงและตัวจับเวลาจ้องจับผิด

การกรองแบบดิจิตอล

You can use the digital filtering option available on the NI 6509 to eliminate glitches on input data. คุณสามารถใช้ตัวเลือกการกรองแบบดิจิตอลที่มีอยู่ใน NI 6509 เพื่อกำจัดข้อบกพร่องของข้อมูลอินพุต When used with change detection, digital filtering can also reduce the number of changes to examine and process. เมื่อใช้กับการตรวจจับการเปลี่ยนแปลงตัวกรองดิจิทัลยังสามารถลดจำนวนการเปลี่ยนแปลงเพื่อตรวจสอบและประมวลผล

You can configure the digital input lines to pass through a digital filter and control the timing interval the filter uses. คุณสามารถกำหนดค่าสายอินพุตดิจิตอลให้ผ่านตัวกรองดิจิทัลและควบคุมช่วงเวลาที่ตัวกรองใช้ The filter blocks pulses that are shorter than half of the specified timing interval and passes pulses that are longer than the specified interval. ตัวกรองบล็อกพัลส์ที่สั้นกว่าครึ่งหนึ่งของช่วงเวลาที่กำหนดและส่งพัลส์ที่ยาวกว่าช่วงเวลาที่ระบุ Intermediate-length pulses—pulses longer than half of the interval but less than the interval—may or may not pass the filter. พัลส์ที่มีความยาวระดับกลาง - พัลส์ที่ยาวกว่าครึ่งหนึ่งของช่วงเวลา แต่น้อยกว่าช่วงเวลา - อาจผ่านหรือไม่ผ่านตัวกรอง

You can enable digital filtering on as many input lines as necessary for your application. คุณสามารถเปิดใช้งานการกรองแบบดิจิทัลบนบรรทัดอินพุตได้มากเท่าที่จำเป็นสำหรับแอปพลิเคชันของคุณ All filtered lines share the same timing interval, which ranges from 400 ns to 200 ms on the NI PCI/PXI-6509. เส้นที่กรองทั้งหมดใช้ช่วงเวลาการจับเวลาเดียวกันซึ่งอยู่ในช่วงตั้งแต่ 400 ns ถึง 200 ms บน NI PCI / PXI-6509 The PCIe-6509 supports only three timing intervals: 160 ns, 10.24 ms, and 5.12 ms. PCIe-6509 รองรับช่วงเวลาสามช่วงเวลาเท่านั้น: 160 ns, 10.24 ms และ 5.12 ms

ข้อมูลจำเพาะ

ข้อกำหนดด้านพลังงาน

ดึงปัจจุบันจากรถบัสในระหว่างไม่มีเงื่อนไขโหลด:

NI PCI / PXI-6509:

375 mA บน +3.3 VDC, ทั่วไป;

250 mA สำหรับ +5 VDC โดยทั่วไป

PCIe-6509:

550 mA บน +3.3 VDC, โดยทั่วไป;

20 mA สำหรับ +12 VDC โดยทั่วไป

มีกำลังไฟ +5 V

at I/O connector (pins 49 and 99): +4.0 V to +5.25 V; ที่ตัวเชื่อมต่อ I / O (หมุด 49 และ 99): +4.0 V ถึง +5.25 V; 1A, maximum 1A สูงสุด

I / O ดิจิตอล

จำนวนช่อง: 96 I / O

ความเข้ากันได้: TTL Schmitt Trigger / CMOS อ้างอิง GND แบบปลายเดี่ยว

สถานะเปิดเครื่อง: อินพุตถูกดึงขึ้นหรือลง (เลือกได้จากซอฟต์แวร์), เอาต์พุต 1 หรือ 0

การถ่ายโอนข้อมูล: อินเตอร์รัปต์ I / O ที่โปรแกรมไว้

คอนเนคเตอร์ I / O: หญิง 100 พิน 0.050 ซีรีย์ SCSI

ดึงตัวต้านทาน:

ตัวต้านทานแบบดึงขึ้น 4.7 กิโลวัตต์โดยทั่วไป

ตัวต้านทานแบบดึงลง 47 kW ทั่วไป

การป้องกันแรงดันไฟฟ้าอินพุต: ± 20 V สำหรับสูงสุดสองพินสูงสุด
