| สถานที่กำเนิด: | สหรัฐอเมริกา |
| ชื่อแบรนด์: | METRIX |
| ได้รับการรับรอง: | CO.CQ |
| หมายเลขรุ่น: | TXA-33500 |

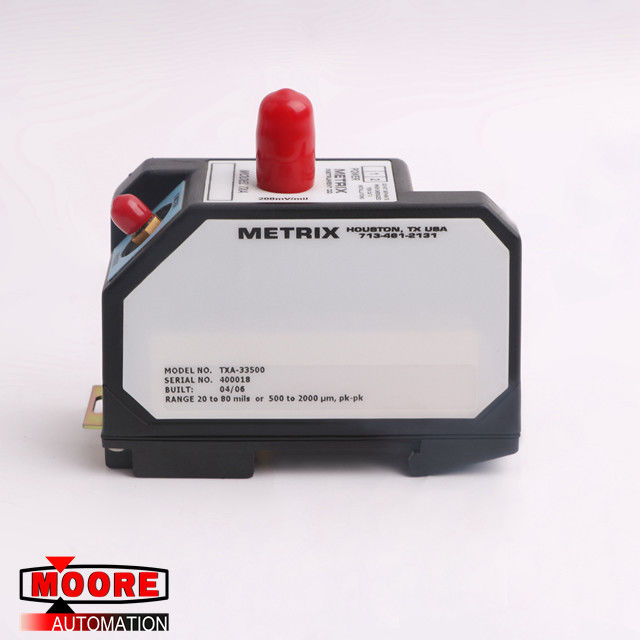

TXA-33500 METRIX RPM เครื่องส่งสัญญาณช่วง 20 ถึง 80 MILS
| ยี่ห้อ / ผู้ผลิต | METRIX/สหรัฐอเมริกา |
| ส่วนจำนวน |
TXA-33500 |
| หมายเลขชิ้นส่วนอื่น |
TXA-33500 |
| ลักษณะ | ตัวส่งสัญญาณ RPM 20 ถึง 80 MILS |
| Dimennsions | 9.5 ซม. x 4.0 ซม. x 8.3 ซม |
| น้ำหนัก | 0.26 กิโลกรัม |
รายละเอียดสินค้า
The TXR/TXA series of transmitters consists of two systems, the TXR, Radial Vibration Transmitter System and the TXA, Thrust Transmitter System. ชุดเครื่องส่งสัญญาณ TXR / TXA ประกอบด้วยสองระบบคือ TXR ระบบส่งสัญญาณการสั่นสะเทือนแบบเรเดียลและ TXA ระบบส่งสัญญาณแรงขับ Both systems contain three parts – a proximity probe, a matched extension cable and a transmitter. ทั้งสองระบบมีสามส่วน - โพรบวัดระยะทางสายต่อขยายที่ตรงกันและตัวส่งสัญญาณ Both systems provide a 4 to 20 mA current loop output signal. ทั้งสองระบบมีสัญญาณเอาต์พุตลูปปัจจุบัน 4 ถึง 20 mA
ระบบส่งสัญญาณการสั่นสะเทือน TXR วัดการสั่นสะเทือนแบบเรเดียลของเพลาหรือส่วนอื่น ๆ ของเครื่องโดยสัมพันธ์กับตำแหน่งของหัววัดโพรบ
คุณสมบัติ:
ทางเลือกที่คุ้มค่ากับการติดตั้งจอภาพแบบแร็คโดยเฉพาะ
ไดรเวอร์ / เครื่องส่งสัญญาณแบบลูปขับเคลื่อน
เข้ากันได้กับระบบหัววัด 4 ระบบ
ปรับเทียบจากโรงงานเป็นวัสดุเพลาที่ไม่ได้มาตรฐานอย่างง่ายดาย
การติดตั้งราง DIN (มีฐานยึดแบบแบน) (P / N 9647)
BNC สำหรับการเข้าถึงช่องสัญญาณเอาต์พุตและโพรบแบบไดนามิก
วัสดุพลาสติก PBT
ข้อมูลจำเพาะ
ช่วงความชื้นในการใช้งาน: ไม่กลั่นตัว 95%, ต้องการการปกป้องสิ่งแวดล้อมจากภายนอก
ข้อกำหนดด้านพลังงาน:
17 ถึง 30 VDC พร้อมกระแสเริ่มต้นสูงสุด 23 mA (-40 ° C ถึง 85 ° C)
Max. แม็กซ์ loop resistance is determined by RL = 50 (Vs -17)ohms ความต้านทานของวงถูกกำหนดโดย RL = 50 (Vs -17) โอห์ม
การตอบสนองความถี่:
5 Hz ถึง 5 kHz +0, -3 dB pk-pk สั่นสะเทือน
0 Hz ถึง 20 Hz +0, -3 dB ตำแหน่ง
ช่วงเชิงเส้น:
0.5 to 2.0 mm (20 to 80 mils); 0.5 ถึง 2.0 มม. (20 ถึง 80 ไมล์); (8mm probe) (โพรบ 8mm)
0.5 to 4.0 mm (20 to 160 mils); 0.5 ถึง 4.0 มม. (20 ถึง 160 ล้านบาท); (11 mm probe) (โพรบ 11 มม.)
การจ่ายแรงดัน: 17 ถึง 30 VDC
ความต้านทานลูปสูงสุด: RL = 50 (Vs-17) โอห์ม
เทอร์มินัลบล็อก:
ขั้วต่อแบบถอดได้สองชิ้นเพื่อความสะดวกในการติดตั้ง
ยอมรับสาย AWG 16 ถึง 28
