CONTROL A3-290605 แผงควบคุมและทริกเกอร์สำหรับอุปกรณ์จ่ายไฟ 3 เฟส
  • CONTROL A3-290605 แผงควบคุมและทริกเกอร์สำหรับอุปกรณ์จ่ายไฟ 3 เฟส

CONTROL A3-290605 แผงควบคุมและทริกเกอร์สำหรับอุปกรณ์จ่ายไฟ 3 เฟส

สถานที่กำเนิด สหรัฐอเมริกา
ชื่อแบรนด์ COGNEX
ได้รับการรับรอง CO.CQ
หมายเลขรุ่น A3-290605
รายละเอียดสินค้า
ผลิตปี:
2020
ระบบ Con 6DS1311-8AEtrol:
A3-290605
ใบสมัคร:
โรงไฟฟ้านิวเคลียร์
เวลานำ:
มีสินค้า
ลักษณะ:
COGNEX
น้ำหนัก:
£ 4
แสงสูง:

sst pb3 clx rll

,

โมดูล dcs

เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1
ราคา
inquiry
รายละเอียดการบรรจุ
ใหม่และเป็นต้นฉบับพร้อมโรงงานปิดผนึก
เวลาการส่งมอบ
ในวันนี้
เงื่อนไขการชำระเงิน
T / T
สามารถในการผลิต
10 ชิ้นต่อวัน
รายละเอียดสินค้า

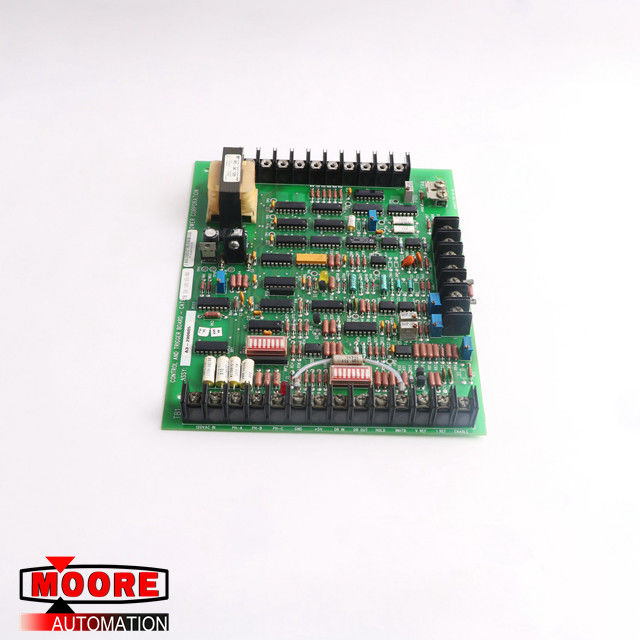

ควบคุม A3-290605 บอร์ดควบคุมและทริกเกอร์สำหรับอุปกรณ์จ่ายไฟแบบ 3 เฟส



ยี่ห้อ / ผู้ผลิต ควบคุม/สหรัฐอเมริกา
ส่วนจำนวน

A3-290605

หมายเลขชิ้นส่วนอื่น

A3-290605

ลักษณะ คณะกรรมการควบคุมและทริกเกอร์
Dimennsions 18.0 ซม. x 12.5 ซม. x 3.9 ซม
น้ำหนัก 0.38kg



รายละเอียดสินค้า

The Control and Trigger Board, CAT Board, is designed to the requirements learned from many years of experience with SCR controlled high power equipment. คณะกรรมการควบคุมและทริกเกอร์บอร์ด CAT ได้รับการออกแบบตามความต้องการที่เรียนรู้จากประสบการณ์หลายปีด้วยอุปกรณ์พลังงานสูงที่ควบคุม SCR Modern CMOS integrated circuit technology has allowed an extremely compact, unitized design with low power consumption. เทคโนโลยีวงจรรวมแบบ CMOS ที่ทันสมัยช่วยให้สามารถออกแบบให้มีขนาดกะทัดรัดเป็นพิเศษพร้อมการใช้พลังงานต่ำ The following description covers the major features and applications of the design. คำอธิบายต่อไปนี้ครอบคลุมถึงคุณสมบัติหลักและแอพพลิเคชั่นของการออกแบบ



เครื่องควบคุมพลังงานและการอ้างอิง

1. กำลังไฟฟ้าควบคุม (120 VAC เล็กน้อย) จะต้องใช้กับเทอร์มินัล TB1-1 และเทอร์มินัล TB1-2

a) แรงดันไฟฟ้าอินพุตขั้นต่ำ: 85 VAC

b) แรงดันไฟฟ้าอินพุตสูงสุด: 135 VAC



2. การอ้างอิงการวางขั้นตอน

a) ต้องใช้กับเทอร์มินัล TB1-3, TB1-4 และ TB1-5

b) การหมุนเฟสและลำดับที่ถูกต้องเป็นสิ่งสำคัญเพื่อให้มั่นใจว่าการยิงที่เหมาะสมของ SCR

c) The 3-phase references must be balanced to within ± 5% of each other. c) การอ้างอิง 3 เฟสจะต้องมีความสมดุลภายใน± 5% ของกันและกัน The CAT board incorporates phase imbalance detection and in the event of a lost phase or high imbalance the board will inhibit its output until the phase balance has been restored. บอร์ด CAT ประกอบด้วยการตรวจจับความไม่สมดุลของเฟสและในกรณีที่เฟสที่หายไปหรือความไม่สมดุลสูงบอร์ดจะยับยั้งเอาต์พุตของมันจนกว่าจะได้รับการเรียกคืนสมดุลเฟส

d) The voltage of the 3-phase reference is not critical; d) แรงดันไฟฟ้าของการอ้างอิง 3 เฟสไม่สำคัญ it may be between 60 VAC and 200 VAC. อาจอยู่ระหว่าง 60 VAC และ 200 VAC

e) การอ้างอิงแบบ 3 เฟสนั้นสามารถหาได้ผ่านตัวแบ่งความต้านทานหรือผ่านตัวควบคุมขนาดเล็กสามตัว



3. การอ้างอิงแอมพลิฟายเออร์ควบคุม

a) การอ้างอิงการควบคุมที่เสถียรและอุณหภูมิต่ำมีประสิทธิภาพให้ไว้ในเทอร์มินัล TB1-7

b) The reference must be preset to 5.00 volts through P1; b) การอ้างอิงจะต้องถูกตั้งค่าไว้ที่ 5.00 โวลต์ถึง P1; it can supply approximately 30 ma to the control potentiometers. มันสามารถจ่ายประมาณ 30 มิลลิแอมป์ให้กับโพเทนชิโอมิเตอร์ควบคุม

c) The control potentiometers may be 10K, 2 watts. c) โพเทนชิโอมิเตอร์ควบคุมอาจเป็น 10K, 2 วัตต์ They are returned to terminals TB1-12 (VREF) and TB1-13 (IREF). พวกเขาจะถูกส่งคืนไปยังเทอร์มินัล TB1-12 (VREF) และ TB1-13 (IREF) The ground return is terminal TB1-6. การส่งกราวด์คือเทอร์มินัล TB1-6

d) การกรองที่เพียงพอของอินพุตอ้างอิงอินพุต (RC = 0.4) ใช้เพื่อลดเสียงรบกวนสูงสุดก่อนที่แอมป์ควบคุม
