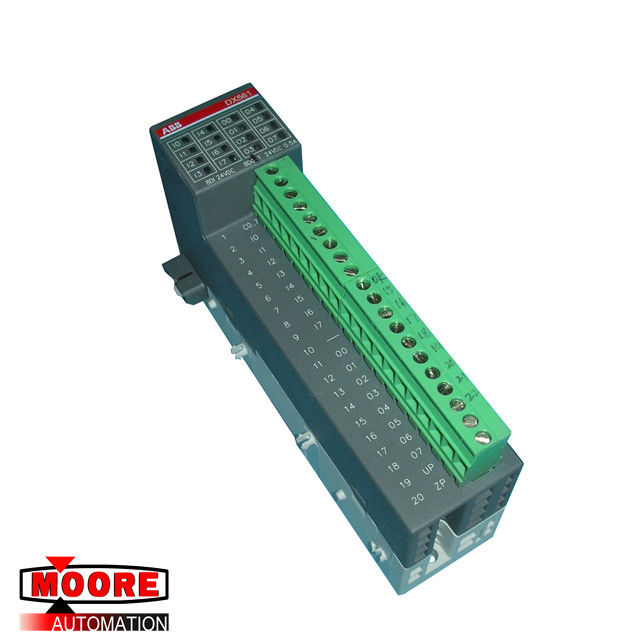

DX561 B2 1TNE968902R2301 ABB โมดูลอินพุต / เอาต์พุตดิจิตอล 24VDC 0.5A
ยี่ห้อ / ผู้ผลิต | ABB / สวีเดน |
ส่วนจำนวน |
DX561 B2 |
หมายเลขชิ้นส่วนอื่น |
1TNE968902R2301 |
ลักษณะ | โมดูลอินพุต / เอาท์พุตดิจิตอล |
Dimennsions | 3.4 ซม. x 8.5 ซม. x 13.5 ซม |
น้ำหนัก | 0.12kg |
รายละเอียดสินค้า
ข้อมูลทางเทคนิค
แรงดันไฟฟ้าในกระบวนการขึ้น:
การเชื่อมต่อ: เทอร์มินัล 19 สำหรับ UP (+24 VDC) และเทอร์มินัล 20 สำหรับ ZP (0 VDC)
ค่านิยม: 24 VDC
Current consumption via UP terminal: 5 mA + max. การบริโภคในปัจจุบันผ่านทางสถานี UP: 5 mA + สูงสุด 0.5 A per output 0.5 A ต่อเอาต์พุต
Max. แม็กซ์ Ripple: 5 % ระลอก: 5%
การไหลเข้าปัจจุบัน: 0.000002 A²s
ป้องกันแรงดันย้อนกลับ: ใช่
Rated protection fuse for UP: Recommended; ฟิวส์ป้องกันอันดับสูงสุดสำหรับ: แนะนำ; the outputs must be protected by an 3 A fast fuse เอาต์พุตจะต้องได้รับการป้องกันด้วยฟิวส์ขนาด 3 A
Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. ปริมาณการใช้กระแสไฟจาก 24 VDC ที่ขั้ว L + / UP และ M / ZP ของโมดูล CPU / บัส: Ca 10 mA 10 mA
การแยกแบบกระแสไฟฟ้า: ใช่ระหว่างกลุ่มอินพุตและกลุ่มเอาต์พุตและส่วนที่เหลือของโมดูล
จำนวนช่องสัญญาณต่อโมดูล: 8
การกระจายของช่องเป็นกลุ่ม: 1 กลุ่มสำหรับ 8 ช่อง
การเชื่อมต่อของช่อง I0 ถึง I7: ขั้ว 2 ถึง 9
ศักยภาพในการอ้างอิงสำหรับช่อง I0 ถึง I7: เทอร์มินัล 1
Indication of the input signals: 1 yellow LED per channel; บ่งชี้ของสัญญาณอินพุต: 1 LED สีเหลืองต่อช่อง; the LED is ON when the input signal is high (signal 1) LED ติดเมื่อสัญญาณอินพุตสูง (สัญญาณ 1)
จุดตรวจสอบของตัวบ่งชี้อินพุต: LED เป็นส่วนหนึ่งของวงจรอินพุต
Input type according to EN 61131-2: Type 1 source; ประเภทอินพุตตาม EN 61131-2: แหล่งที่มาของประเภท 1; Type 1 sink อ่างล้างจานประเภท 1
Input signal range: -24 VDC; ช่วงสัญญาณอินพุต: -24 VDC; +24 VDC +24 VDC
Signal: 0 -5 V...+3 V; สัญญาณ: 0 -5 V ... + 3 V; -3 V...+5 V -3 V ... + 5 V
Undefined signal: -15 V...+ 5 V; สัญญาณไม่ได้กำหนด: -15 V ... + 5 V; +5 V...+15 V +5 V ... +15 V
Signal: 1 -30 V...-15 V; สัญญาณ: 1 -30 V ...- 15 V; +15 V...+30 V +15 V ... + 30 V
Ripple with signal: 0 -5 V...+3 V; ระลอกด้วยสัญญาณ: 0 -5 V ... + 3 V; -3 V...+5 V -3 V ... + 5 V
Ripple with signal: 1 -30 V...-15 V; ระลอกพร้อมสัญญาณ: 1 -30 V ...- 15 V; +15 V...+30 V +15 V ... + 30 V
อินพุตปัจจุบันต่อช่องสัญญาณ:
Input voltage +24 V; แรงดันไฟฟ้าอินพุต +24 V; Typ. Typ 5 mA 5 mA
Input voltage +5 V; แรงดันไฟฟ้าอินพุต +5 V; Typ. Typ 1 mA 1 mA
Input voltage +15 V; แรงดันไฟฟ้าอินพุต +15 V; > 2.5 mA > 2.5 mA
Input voltage +30 V; แรงดันไฟฟ้าอินพุต +30 V; < 8 mA <8 mA
Max. แม็กซ์ permissible leakage current (at 2-wire proximity switches): 1 mA กระแสรั่วไหลที่อนุญาต (ที่สวิตช์ความใกล้ชิดแบบ 2 สาย): 1 mA
Input delay (0->1 or 1->0): Typ. อินพุตล่าช้า (0-> 1 หรือ 1-> 0): ประเภททั่วไป 8 ms 8 ms
ความยาวข้อมูลอินพุต: 1 ไบต์
Max. แม็กซ์ cable length: Shielded 500 m; ความยาวสายเคเบิล: ป้องกัน 500 เมตร Unshielded 300 m ไม่ถูกหุ้ม 300 ม
