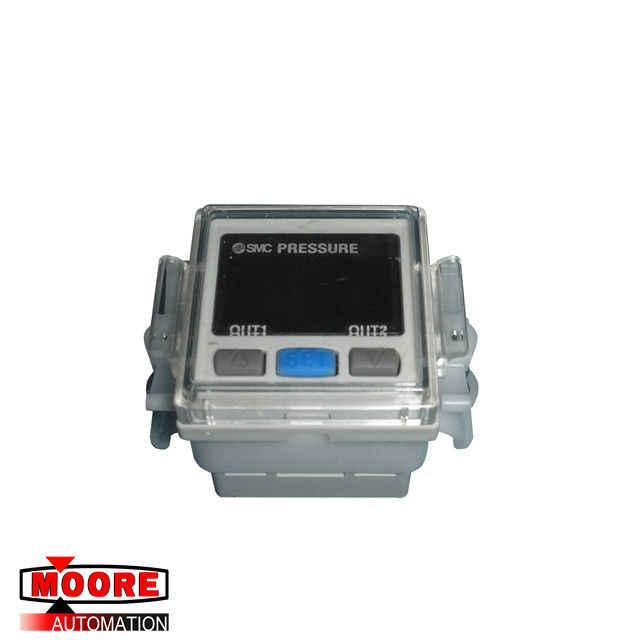

PSE300 SMC ตัวควบคุมเซ็นเซอร์ความดัน
ยี่ห้อ / ผู้ผลิต | SMC / สหรัฐอเมริกา |
ส่วนจำนวน |
PSE300 |
หมายเลขชิ้นส่วนอื่น |
PSE300 |
ลักษณะ | ตัวควบคุมเซ็นเซอร์ความดัน |
Dimennsions | 6.1 ซม. x 6.5 ซม. x 6.2 ซม |
น้ำหนัก | 0.30kg |
รายละเอียดสินค้า
ข้อมูลจำเพาะของผลิตภัณฑ์
1 Operate the controller with the specified voltage. 1 ใช้งานคอนโทรลเลอร์ด้วยแรงดันไฟฟ้าที่ระบุ Operation with a voltage beyond specifications can cause malfunction or damage of the pressure sensor controller. การทำงานที่มีแรงดันไฟฟ้าเกินข้อกำหนดอาจทำให้การทำงานผิดปกติหรือความเสียหายของคอนโทรลเลอร์เซ็นเซอร์ความดัน Insufficient supply voltage may not drive a load due to a voltage drop inside the pressure sensor controller. แรงดันไฟฟ้าไม่เพียงพออาจไม่สามารถโหลดได้เนื่องจากแรงดันตกภายในคอนโทรลเลอร์ของเซ็นเซอร์ความดัน
ตรวจสอบแรงดันไฟฟ้าของโหลดก่อนใช้งาน
2 Use the controller within the specified ranges of the measurement flow rate and under the specified operating pressure. 2 ใช้คอนโทรลเลอร์ภายในช่วงที่กำหนดของอัตราการไหลของการวัดและภายใต้แรงดันใช้งานที่ระบุ Otherwise it can cause damage to the controller and an abnormal measurement. มิฉะนั้นอาจทำให้เกิดความเสียหายต่อคอนโทรลเลอร์และการวัดที่ผิดปกติ
3 Do not exceed the specified maximum allowable load. 3 ไม่เกินโหลดสูงสุดที่ระบุ Otherwise it can cause damage or shorten the lifetime of the pressure sensor controller. มิฉะนั้นอาจทำให้เกิดความเสียหายหรือทำให้อายุการใช้งานของคอนโทรลเลอร์เซ็นเซอร์แรงดันลดลงได้
4 Reserve a space for maintenance. 4 สำรองพื้นที่สำหรับการบำรุงรักษา Remember to leave space for maintenance when designing the piping plan. อย่าลืมเว้นที่ว่างสำหรับการบำรุงรักษาเมื่อออกแบบแผนการวางท่อ
5 แหล่งจ่ายไฟกระแสตรงที่จะรวมควรใช้แหล่งจ่ายไฟอนุญาต UL ซึ่งเป็นแหล่งจ่ายไฟ Class2 ที่ใช้ UL1310 หรือแหล่งจ่ายไฟกำลังใช้หม้อแปลงของ Class2 ที่ใช้ UL1585
สเปคเอาท์พุท
เมื่อใช้ลวดตะกั่วที่มี SMC กำลังไฟและลวดตะกั่วเอาท์พุท (ชนิด ZS-28-A) จะใช้สีของลวด (สีน้ำตาล, สีดำ, สีขาว, สีขาว, สีเทา, สีน้ำเงิน) ตามที่แสดงในแผนภาพวงจร
NPN Open Collector Output 2 Output
Max. แม็กซ์ 30V, 80mA 30V, 80mA
แรงดันตกค้าง 1V หรือน้อยกว่า
เอาต์พุตอนาล็อก 1 ถึง 5V
ความต้านทานเอาต์พุต
ฟังก์ชั่นเลื่อนอัตโนมัติ
In case the source pressure fluctuates too much, the controller may not be able to operate normally. ในกรณีที่แรงดันแหล่งกำเนิดผันผวนมากเกินไปคอนโทรลเลอร์อาจไม่สามารถทำงานได้ตามปกติ Auto shift is provided to compensate for the fluctuation of the source pressure. มีการเปลี่ยนเกียร์อัตโนมัติเพื่อชดเชยความผันผวนของแรงดันแหล่งที่มา
ในขณะที่ความดันที่วัดได้กลายเป็นค่าความดันมาตรฐานเมื่อได้รับอินพุตการเลื่อนอัตโนมัติฟังก์ชันนี้จะตั้งค่าที่ถูกต้องของสวิตช์
ด้วย Auto Shift
ตั้งค่าอินพุตกะอัตโนมัติเป็นทองหล่อเมื่อมีการเปลี่ยนแปลงแหล่งแรงดันเวลาเพื่อจดจำการเปลี่ยนแปลงแรงดันและเพื่อแก้ไขค่าชุดแรงดันเพื่อให้การตัดสินใจที่ถูกต้องเกิดขึ้น
เงื่อนไขและคำอธิบายสำหรับฟังก์ชั่น auto shift
1 เก็บความดันคงที่ 5ms ขึ้นไปจากสัญญาณปิดของอินพุตกะอัตโนมัติ
2 ที่อินพุตกะอัตโนมัติความดันในเวลานั้นจะถูกจดจำไปที่ [C_5] เป็นค่าที่ถูกต้องและสวิตช์ทำงานด้วยค่าที่ใช้ค่าการชดเชยกับการตั้งค่า
จอแสดงผลบ่งชี้ [ooo] ประมาณ 1 วินาที
3 สวิตช์ถูกตั้งค่าเป็นโหมด auto shift ในเวลาที่การตั้งค่าเริ่มต้นทำงานโดยใช้ค่าที่ใช้ค่าที่ถูกต้อง [C_5] เพื่อตั้งค่า:
