| สถานที่กำเนิด | สวีเดน |
| ชื่อแบรนด์ | ABB |
| ได้รับการรับรอง | CO.CQ |
| หมายเลขรุ่น | SPTR3B12 |

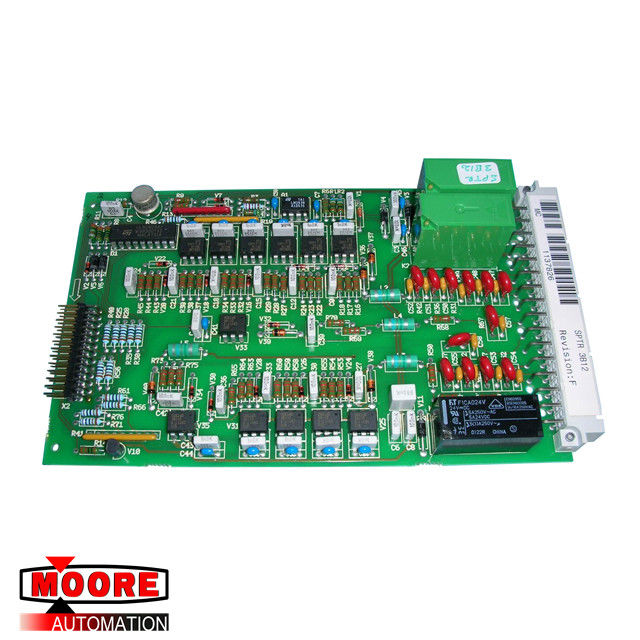

SPAC310C SPAZ2306L โมดูลแผงควบคุม ABB
| ยี่ห้อ / ผู้ผลิต | ABB / สวีเดน |
| ส่วนจำนวน |
SPTR3B12 |
| หมายเลขชิ้นส่วนอื่น |
SPTR3B12 |
| ลักษณะ | คณะกรรมการ ABB |
| Dimennsions | 20.7 ซม. x 14.2 ซม. x 5.1 ซม |
| น้ำหนัก | 0.30kg |
รายละเอียดสินค้า
Mounting to DIN rail: according to DIN EN 50022-35, 15 mm deep. การติดตั้งกับราง DIN: ตาม DIN EN 50022-35, ลึก 15 มม. The DIN rail is centrally positioned between upper and lower edges of the module. ราง DIN อยู่ในตำแหน่งกึ่งกลางระหว่างขอบบนและล่างของโมดูล
ติดตั้งด้วยสกรู: ด้วยสกรู 4 ตัว M4
คอนเนคเตอร์: คอนเน็กเตอร์แบบถอดได้พร้อมขั้วต่อแบบเกลียว
conductor cross section: max. ตัวนำข้ามส่วน: สูงสุด 2.5 mm2(grid space 5.08 mm); 2.5 mm2 (พื้นที่กริด 5.08 มม.); max. สูงสุด 1.5 mm2(grid space 3.81 mm) 1.5 mm2 (พื้นที่กริด 3.81 มม.)
ขนาดของการติดตั้ง: ดูรูปในหน้าถัดไป
คำแนะนำในการติดตั้ง
ตำแหน่งการติดตั้ง: แนวตั้งพร้อมขั้วต่อที่ชี้ขึ้นและลง
การระบายความร้อน: การระบายความร้อนตามธรรมชาติจะต้องไม่ถูกขัดขวางโดยท่อสายเคเบิลหรือส่วนประกอบเพิ่มเติมอื่น ๆ ที่ติดตั้งในตู้
ขอบเขตของการส่งมอบ:
โมดูลอินพุตและเอาต์พุตดิจิตอล 07 DC 92
1 คอนเนคเตอร์ 5 พิน (พื้นที่กริด 5.08 มม.)
1 คอนเนคเตอร์ 3 ขา (พื้นที่กริด 5.08 มม.)
4 คอนเน็กเตอร์ 10 พิน (พื้นที่กริด 3.81 มม.)
จำนวนช่องสัญญาณต่อหน่วย 32 เอาท์พุททรานซิสเตอร์
การแบ่งช่องในกลุ่ม 4 กลุ่มโดยแต่ละช่องมี 8 ช่อง
แชนเนล An, 00 ... An, 07 และ An, 08 ... An, 15
ช่องสัญญาณ + 1,00 ... An + 1,07 และ An + 1,08 ... An + 1,15
ศักยภาพการอ้างอิงสำหรับเอาต์พุต ZP0, ZP1, ZP2 และ ZP3
แหล่งจ่ายแรงดันไฟฟ้าสำหรับเอาต์พุต UP0, UP1, UP2 และ UP3
กลุ่มแยกไฟฟ้าจากกลุ่มทุกกลุ่มจากส่วนที่เหลือของหน่วย
การส่งสัญญาณของสัญญาณเอาต์พุตหนึ่ง LED สีเหลืองต่อช่อง
LED ทำงานตามสัญญาณอินพุต
กระแสไฟขาออก
ค่าเล็กน้อย 500 mA ที่ L + = 24 V
max. สูงสุด value 4 A total current for each group ค่า 4 รวมปัจจุบันสำหรับแต่ละกลุ่ม
กระแสไฟรั่วที่ 0 สัญญาณ <0.5 mA
การล้างอำนาจแม่เหล็กที่ภาระเหนี่ยวนำผ่านวาริสเตอร์ภายใน
Switching frequency for inductive load max. ความถี่สวิตชิ่งสำหรับโหลดสูงสุดแบบอุปนัย 0.5 Hz 0.5 Hz
Switching frequency for lamp load max. ความถี่การสลับสำหรับโหลดสูงสุดของหลอดไฟ 11 Hz at max. สูงสุด 11 Hz 5 W 5 วัตต์
