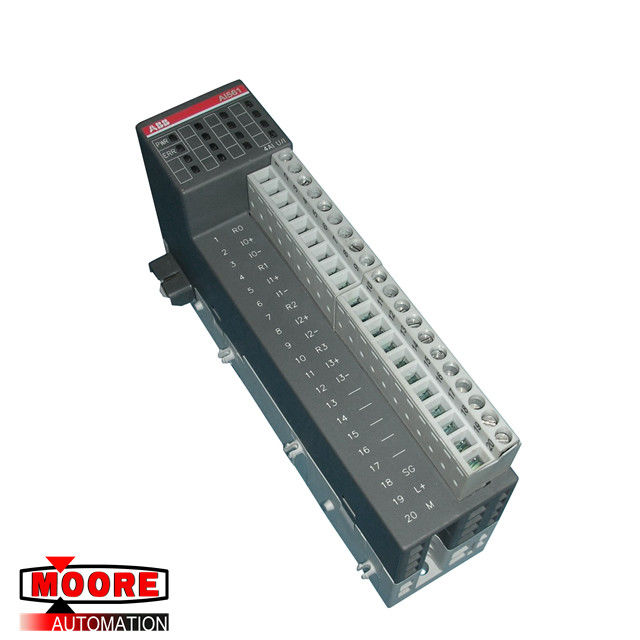

AI561 A1 1TNE968902R1101 ABB โมดูลอินพุตแบบอะนาล็อก 24vdc, 1.5w
ยี่ห้อ / ผู้ผลิต | ABB / สวีเดน |
ส่วนจำนวน |
AI561 A1 |
หมายเลขชิ้นส่วนอื่น | 1TNE968902R1101 |
ลักษณะ | โมดูลอินพุตแบบอะนาล็อก |
Dimennsions | 8.4 ซม. x 3.4 ซม. x 13.5 ซม |
น้ำหนัก | 0.12kg |
รายละเอียดสินค้า
ข้อมูลทางเทคนิค
แรงดันไฟฟ้าในกระบวนการ L +:
การเชื่อมต่อเทอร์มินัล 19 สำหรับ L + (+24 VDC) และเทอร์มินัล 20 สำหรับ M (0 V)
ค่านิยม 24 VDC
ปริมาณการใช้กระแสไฟผ่าน L + เทอร์มินอล 0.1 A
การไหลเข้าปัจจุบัน (ที่อำนาจขึ้น) 0.05 A2s
Max. แม็กซ์ ripple 5 % ระลอก 5%
ป้องกันแรงดันย้อนกลับใช่
ฟิวส์ป้องกันสำหรับ L + แนะนำ
Current consumption from 24 VDC power supply at the terminals UP/L+ and ZP/M of the CPU/bus module Ca. การใช้กระแสไฟฟ้าจากแหล่งจ่ายไฟ 24 VDC ที่อาคาร UP / L + และ ZP / M ของโมดูล CPU / บัส Ca 10 mA 10 mA
แยกไฟฟ้า
แรงดันไฟกระชาก (สูงสุด) 35 VDC เป็นเวลา 0.5 วินาที
Max. แม็กซ์ power dissipation within the module 2.7 W การกระจายพลังงานภายในโมดูล 2.7 W
Weight Ca. น้ำหนักแคลิฟอร์เนีย 120 g 120 กรัม
ตำแหน่งการติดตั้งแนวนอนหรือแนวตั้ง
การระบายความร้อนการระบายความร้อนตามธรรมชาติจะต้องไม่ถูกขัดขวางโดยท่อสายเคเบิลหรือส่วนอื่น ๆ ในตู้สวิตช์
ข้อมูลทางเทคนิคของอินพุตแบบอะนาล็อก
จำนวนช่องสัญญาณต่อโมดูล: 4 แรงดันไฟฟ้าที่กำหนดได้หรืออินพุตปัจจุบัน
การกระจายช่องเป็นกลุ่ม: 1 (4 ช่องต่อกลุ่ม)
ความละเอียด:
Unipolar Voltage: 0 V...+5 V; แรงดัน Unipolar: 0 V ... + 5 V; 0 V...+10 V: 12 bits 0 V ... + 10 V: 12 บิต
Current 0 mA...20 mA; 0 mA ปัจจุบัน ... 20 mA; 4 mA...20 mA: 12 bits 4 mA ... 20 mA: 12 บิต
Bipolar Voltage -2.5 V...+2.5 V; แรงดันไฟฟ้าสองขั้ว -2.5 V ... + 2.5 V; -5 V...+5 V: 11 bits plus sign -5 V ... + 5 V: 11 bits พร้อมเครื่องหมาย
การเชื่อมต่อของสัญญาณ I0- กับ I3-: ขั้ว 3, 6, 9, 12
การเชื่อมต่อของสัญญาณ I0 + ถึง I3 +: ขั้ว 2, 5, 8, 11
ประเภทขาเข้า: ส่วนต่าง
การแยกแบบกระแสไฟฟ้า: ไม่มีการแยกแบบกระแสไฟฟ้าระหว่างอินพุตและบัส I / O
ช่วงอินพุตโหมดทั่วไป: แรงดันสัญญาณบวกแรงดันไฟฟ้าโหมดทั่วไปต้องอยู่ภายใน± 12 V
