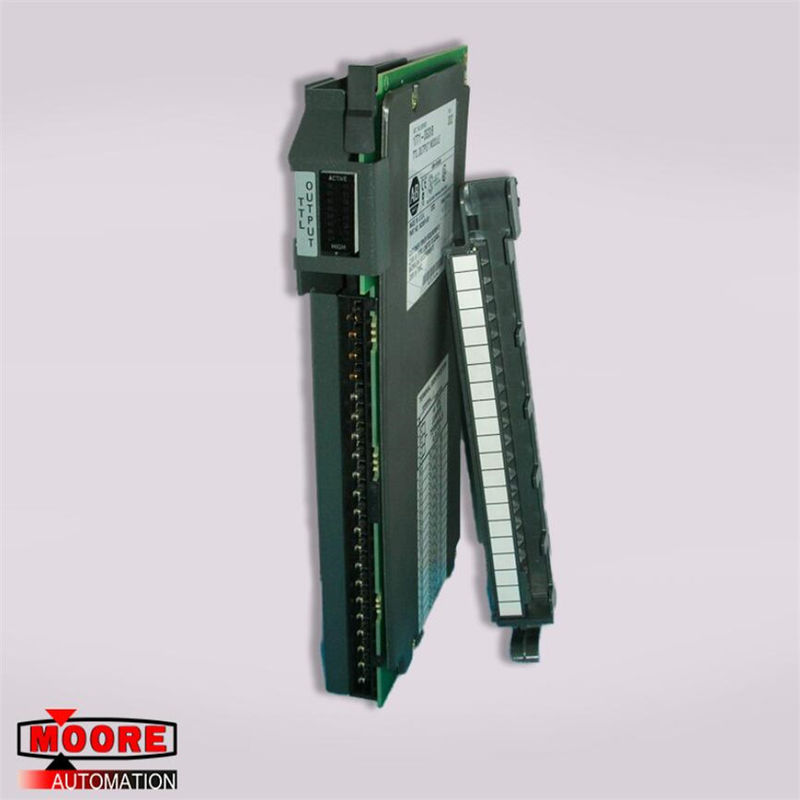

1771-OGD / B 1771-WH อัลเลนแบรดลีย์โมดูลเอาท์พุต 1771 ซีรี่ส์ I / O
ข้อมูลจำเพาะผลิตภัณฑ์
ยี่ห้อ / ผู้ผลิต | Allen Bradley/สหรัฐอเมริกา |
ส่วนจำนวน |
1771-OGD / B 1771-WH |
หมายเลขชิ้นส่วนอื่น | 1771-OGD / B 1771-WH |
ลักษณะ |
โมดูลส่งออก |
Dimennsions | 2.5 ซม. x 15.2 ซม. x 25.4 ซม |
น้ำหนัก | 0.50kg |
รายละเอียดสินค้า
เอาท์พุทต่อโมดูล: 16 nonisolated
ตำแหน่งโมดูล: 1771-A1B ถึงแชสซี I / O 1771-A4B (อย่าใช้โมดูลนี้กับแชสซี I / O 1771-A4B)
แรงดันของผู้ใช้: 10 … 60V dc
แรงดันไฟฟ้า, สถานะออนเซ็น, ชื่อ: 48V dc
คะแนนปัจจุบัน (ดู Derating Curve): 2 A ต่อตัวต้านทานเอาต์พุตไม่เกิน 8 A ต่อโมดูล 0.2 A ต่อหน้าที่นำออก
Surge current, max: 4 A per output for 10 ms, repeatable every 2 s; กระแสไฟกระชากสูงสุด: 4 A ต่อเอาต์พุตเป็นเวลา 10 มิลลิวินาทีสามารถทำซ้ำได้ทุก 2 วินาที; 25 A per output for 10 ms, repeatable every 2 s 25 A ต่อเอาต์พุตเป็นเวลา 10 ms ทำซ้ำได้ทุก 2 วินาที
กระแสโหลดต่ำสุด: 2.5 mA
แรงดันไฟฟ้าขณะทำงานลดลง (ที่ระดับพิกัดปัจจุบัน), สูงสุด: 1.5V dc
กระแสรั่วไหล Off-state สูงสุด: 0.5 mA
ความล่าช้าของสัญญาณขาออกสูงสุด
ปิดถึง on-0.1 ms
เป็นปิด - 0.2 ms
กำลังงานสูญเสียสูงสุด: 15.6 W
การระบายความร้อนสูงสุด: 53.3 BTU / ชม
แรงดันไฟฟ้าแยก (แรงดันไฟฟ้าต่อเนื่องทนต่อคะแนน): 60V (ต่อเนื่อง), ประเภทฉนวนพื้นฐานทดสอบที่ 1000V ac สำหรับ 60 วินาที, I / O ไปยังระบบ
Backplane ปัจจุบันสูงสุด: 400 mA @ 5V dc
Conductors wire size:0.34…2.5 mm2(22…14 AWG) solid or stranded copper wire rated; ขนาดลวดตัวนำ: 0.34 … 2.5 mm2 (22 … 14 AWG) ลวดทองแดงที่เป็นของแข็งหรือควั่น at 120 °C (248 °F) or higher; ที่ 120 ° C (248 ° F) หรือสูงกว่า; 1.2 mm (3/64 in.) insulation max; ความหนาฉนวนสูงสุด 1.2 มม. (3/64 นิ้ว) 2 - on signal ports 2 - เปิดพอร์ตสัญญาณ
รหัสอุณหภูมิ IEC: T3
รหัสอุณหภูมิ, อเมริกาเหนือ: T3C
Field wiring arm: 1771-WH; แขนสายไฟสนาม: 1771-WH; 1771-WHF (3 A fused); 1771-WHF (3 A หลอม); 1771-WHFB (1.5 A fused) 1771-WHFB (ผสม 1.5 A)
แรงบิดสกรูแขนสนามสายไฟ: 1.0 Nm (9 lb-in)
Keying: Between 10 and 12; Keying: ระหว่าง 10 และ 12 Between 22 and 24 ระหว่าง 22 และ 24
อุณหภูมิการทำงาน: IEC 60068-2-2 (ทดสอบ Bd, การใช้งานความร้อนแห้ง), IEC 60068-2-14 (การทดสอบ Nb, การทำงานของความร้อน): 0 … 60 ° C (32 … 140 ° F)
