ยี่ห้อ / ผู้ผลิต | ซีเมนส์ / เยอรมนี |
ส่วนจำนวน | 6GK7343-2AH11-0XA0 |
หมายเลขชิ้นส่วนอื่น | 6GK7343-2AH11-0XA0 |
ลักษณะ | หน่วยประมวลผลการสื่อสาร |
Dimennsions | WHD 40 * 125 * 120 มม |
น้ำหนัก | 0.23kg |
รายละเอียดสินค้า

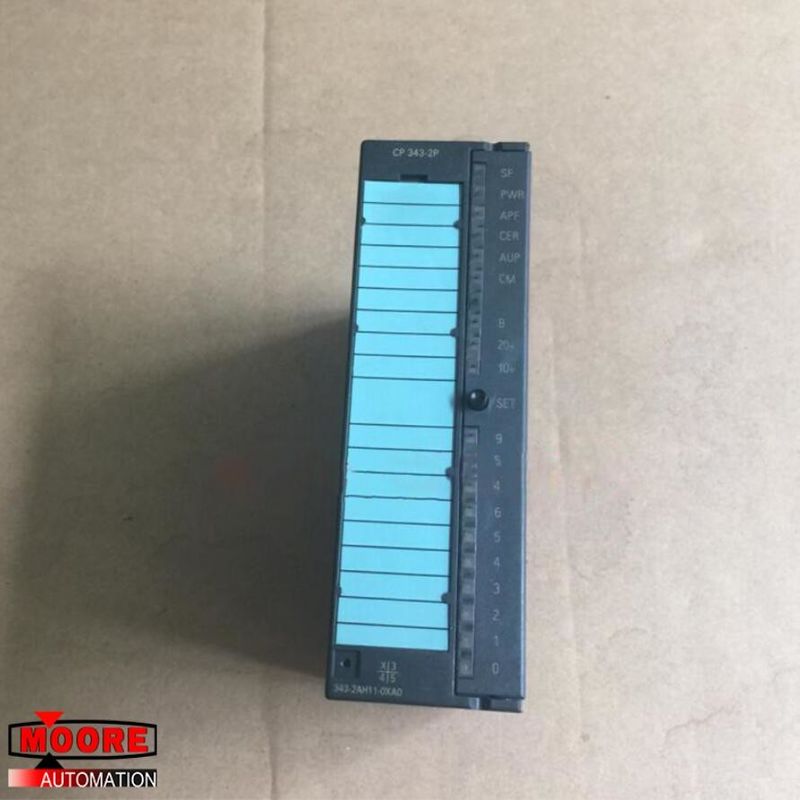

SIMATIC NET, CP 343-2P COMMUNICATION PROCESSOR FOR CONNECTING SIMATIC S7-300 AND ET200M TO AS-INTERFACE CONFIGURABLE WITH STEP 7 ACCOR. SIMATIC NET, CP 343-2P อุปกรณ์สื่อสารสำหรับเชื่อมต่อ SIMATIC S7-300 และ ET200M เพื่อเชื่อมต่อได้อย่างต่อเนื่องกับการกำหนดค่าขั้นตอนที่ 7 ACCOR AS-INTERFACE SPEC. ข้อมูลจำเพาะแบบอินเตอร์เฟซ V3.0. V3.0
ประเภทการเชื่อมต่อไฟฟ้าของ AS-interface S7-300, ขั้วต่อด้านหน้า, 20-pin
ประเภทของแรงดันไฟฟ้าผ่านบัสแบ็คเพลน
สภาพการใช้งานแหล่งจ่ายไฟแยก 24 โวลต์หมายเลข
บริโภคในปัจจุบัน:
จากตัวนำโปรไฟล์ของ AS-interface-at สูงสุด 30 V mA 100
จากแบ็คเพลนบัสสูงสุด mA 200
การสูญเสียพลังงานที่ใช้งาน W 4
แรงดันไฟฟ้าฉนวนค่านิยม V 500
ฟังก์ชั่นสินค้าเหมาะสำหรับ AS-i Power24V ใช่
หมายเหตุจากสถานะผลิตภัณฑ์ 2 / เฟิร์มแวร์ V3.1
ความสามารถในการซ้ำซ้อนของคุณสมบัติผลิตภัณฑ์ใช่
หมายเหตุเกี่ยวกับ IM153 ที่ซ้ำซ้อน
ฟังก์ชั่นสินค้า:
การจัดการผ่านเว็บเบอร์
การวินิจฉัยทางอีเมลหมายเลข
การแยกด้วยไฟฟ้า
รุ่นที่แสดง: เป็นการแสดงสถานะโดย LED RUN, APF, CER, AUP, CM, SF
ชนิดของการกำหนดค่าของ AS-interface ตั้งค่าปุ่มกดบนอุปกรณ์, STEP7, คำสั่ง
อินเตอร์เฟซ
เวอร์ชันของข้อกำหนดคุณลักษณะ AS-interface V 3.0
โปรไฟล์ต้นแบบ AS-interface รองรับ M4 (ตามข้อกำหนด AS-interface V 3.0)
ประเภทของการส่งข้อมูล S7-300 / ET 200M แบ็คเพลนบัส
จำนวนหน่วยต่อซีพียูสูงสุดหมายเหตุถูก จำกัด ด้วยการดึงปัจจุบันจากแบ็คเพลนบัส
อินพุต / เอาต์พุต:
จำนวนอินพุตสำหรับ AS Interface สูงสุด 496
จำนวนเอาต์พุตสำหรับ AS Interface สูงสุด 496
จำนวน AS-i slaves ต่อ AS-Interface สูงสุด 62
รอบเวลาบัสของอินเตอร์เฟส AS:
เป็นเวลา 31 ทาส ms 5
สำหรับ 62 ทาส ms 10
การเข้าถึงข้อมูล I / O ดิจิตอลผ่านภาพกระบวนการ / ที่อยู่อุปกรณ์ต่อพ่วง
เข้าถึงข้อมูล I / O อะนาล็อกผ่านการถ่ายโอนข้อมูลบันทึก
