ยี่ห้อ / ผู้ผลิต | ซีเมนส์ / เยอรมนี |
ส่วนจำนวน | 6ES7288-2DT08-0AA0 |
หมายเลขชิ้นส่วนอื่น | 6ES7288-2DT08-0AA0 |

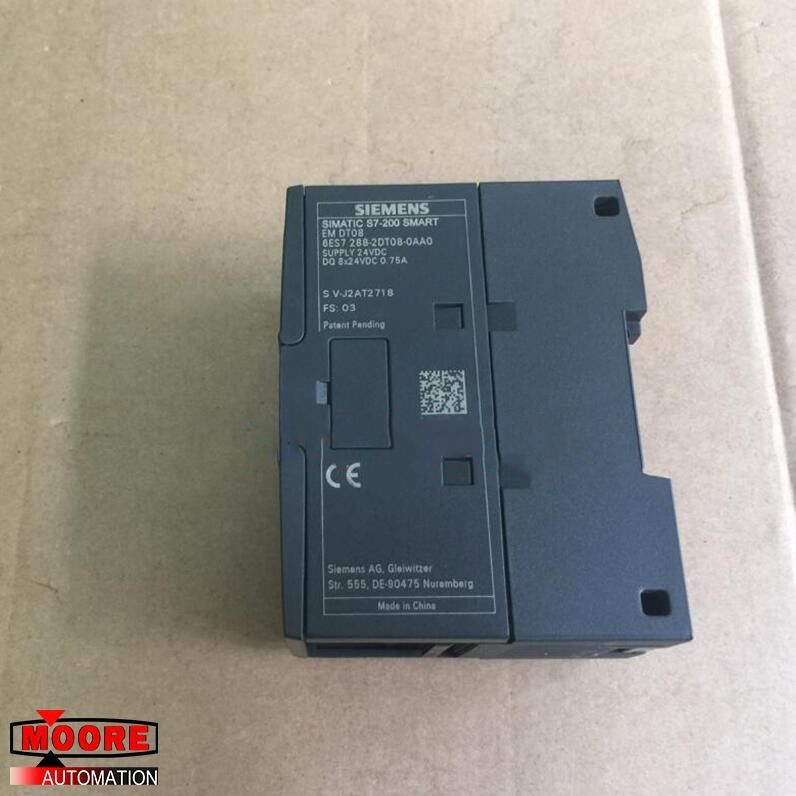

ลักษณะ | SIMATIC S7-200 SMART EM DT08 |
Dimennsions | WHD 45 * 100 * 81 มม |
น้ำหนัก | 0.15kg |
รายละเอียดสินค้า
SIMATIC S7-200 SMART, เอาต์พุตดิจิตอล SM DT08, 8 DO, 24 V DC, Transistor 0.75A
แรงดันไฟฟ้าซัพพลาย:
ช่วงที่อนุญาตขีด จำกัด ล่าง (DC) 20.4 V
ช่วงที่อนุญาตขีด จำกัด สูงสุด (DC) 28.8 V
ป้อนข้อมูลปัจจุบัน:
from backplane bus 5 V DC, typ.--95 mA; จากแบ็คเพลนบัส 5 V DC, รุ่น. - 95 mA; 5 V DC from the CPU module 5 V DC จากโมดูล CPU
เอาต์พุตดิจิตอล
จำนวนเอาต์พุตดิจิตอล 8 ในกลุ่ม 2
หมายเลขที่กำลังจมปัจจุบัน
การจัดหาในปัจจุบันใช่
การป้องกันไฟฟ้าลัดวงจร
การควบคุมอินพุตดิจิตอล
สลับความจุของเอาต์พุต:
with resistive load, max. กับโหลดตัวต้านทานสูงสุด 0.75 A 0.75 A
on lamp load, max. ในการโหลดหลอดไฟ 5 W 5 วัตต์
แรงดันขาออก:
ค่านิยม (DC) 24 V
for signal "0", max. สำหรับสัญญาณ "0", สูงสุด 0.1 V 0.1 โวลต์
for signal "1", min. สำหรับสัญญาณ "1", นาที 20 V DC 20 V DC
กระแสไฟขาออก:
สำหรับสัญญาณ "1" ค่าพิกัด 0.75 A
for signal "1" permissible range, max. สำหรับช่วงสัญญาณที่อนุญาต "1", สูงสุด 0.75 A 0.75 A
for signal "1" permissible range for 0 to 40 °C, max. สำหรับสัญญาณ "1" ช่วงที่อนุญาตสำหรับ 0 ถึง 40 ° C, สูงสุด 750 mA 750 mA
for signal "0" residual current, max. สำหรับสัญญาณ "0" ที่เหลือปัจจุบัน, สูงสุด 10 µA 10 µA
เอาท์พุทล่าช้ากับโหลดตัวต้านทาน:
"0" to "1", max. "0" ถึง "1", สูงสุด 50 µs 50 .s
"1" to "0", max. "1" ถึง "0", สูงสุด 200 µs 200 .s
การสลับขนานของเอาต์พุตสองเอาต์พุต:
สำหรับลิงก์ตรรกะ
สำหรับ uprating ใช่
สำหรับการควบคุมโหลดซ้ำซ้อนใช่
กระแสรวมของผลลัพธ์ (ต่อกลุ่ม):
all mounting positions-up to 40℃, max. ตำแหน่งติดตั้งทั้งหมดสูงถึง 40 ℃สูงสุด 3 A 3 A
horizontal installation-up to 50℃, max. การติดตั้งในแนวนอนสูงสุด 50 ℃สูงสุด 3 A 3 A
vertical installation-up to 40℃, max. การติดตั้งในแนวตั้งสูงสุด 40 ℃สูงสุด 3 A 3 A
all other mounting positions-up to 40 °C, max. ตำแหน่งการติดตั้งอื่น ๆ ทั้งหมด - สูงสุด 40 ° C สูงสุด 3 A 3 A
Cable length: shielded, max. ความยาวสายเคเบิล: ป้องกันได้สูงสุด 500 m; 500 เมตร unshielded, max. ไม่ได้รับการป้องกันสูงสุด 150 m 150 ม
LED บ่งชี้การวินิจฉัย: สำหรับสถานะของเอาต์พุตใช่
Potential separation digital outputs: between the channels Yes; การแยกสัญญาณดิจิตอลออกที่เป็นไปได้: ระหว่างช่องสัญญาณใช่; Optocoupler Optocoupler
แยกทดสอบด้วย 500V AC เป็นเวลา 1 นาที
