ยี่ห้อ / ผู้ผลิต | ซีเมนส์ / เยอรมนี |
ส่วนจำนวน | 6GK1160-4AA01 |
หมายเลขชิ้นส่วนอื่น | 6GK1160-4AA01 |
ลักษณะ | บัตรสื่อสาร |
Dimennsions | WHD 90 * 24 * 95 มม |
น้ำหนัก | 0.11kg |
รายละเอียดสินค้า

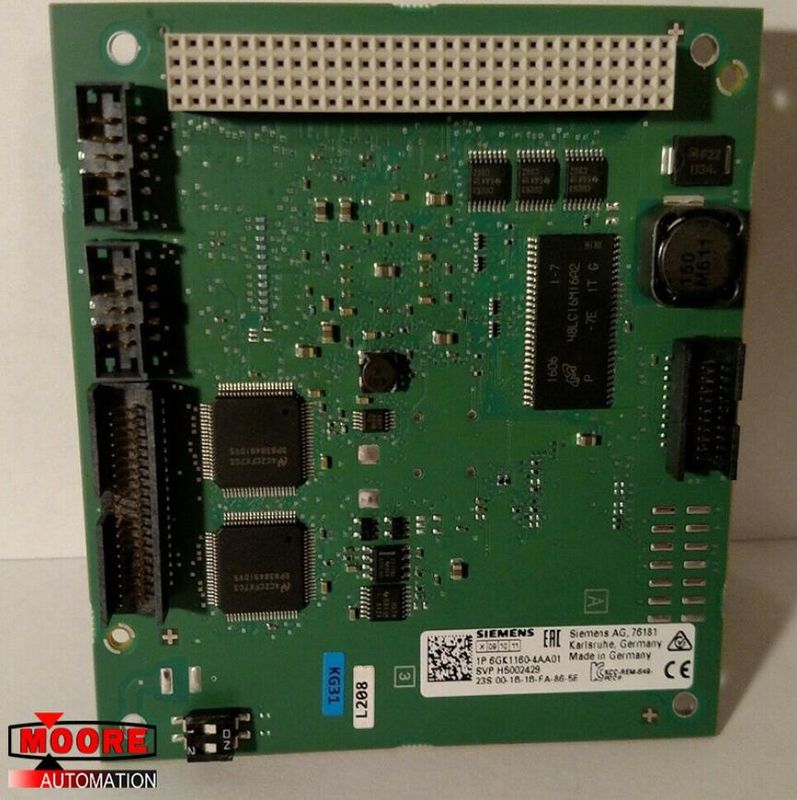

Communications processor CP 1604 PC/104 plus card (32 bit; 33/66M Hz; 3.3/5 V) with ASIC ERTEC 400 for connection to PROFINET IO with 4-port real-time switch via Development kit DK-16XX PN IO; โปรเซสเซอร์สื่อสาร CP 1604 PC / 104 plus card (32 บิต; 33 / 66M Hz; 3.3 / 5 V) พร้อม ASIC ERTEC 400 สำหรับการเชื่อมต่อกับ PROFINET IO พร้อมสวิตช์แบบเรียลไทม์ 4 พอร์ตผ่านชุดพัฒนา DK-16XX PN IO; NCM PC. พีซี NCM
อัตราการถ่ายโอน: 100 Mbit / s
อินเตอร์เฟซ
Number of electrical connections: at the 1st interface / acc. จำนวนการเชื่อมต่อไฟฟ้า: ที่อินเตอร์เฟสแรก / ตามมาตรฐาน to Industrial Ethernet 4; ถึง Industrial Ethernet 4; for power supply 1 สำหรับแหล่งจ่ายไฟ 1
ประเภทการเชื่อมต่อไฟฟ้า:
at the 1st interface / acc. ที่อินเตอร์เฟสแรก / ตามมาตรฐาน to Industrial Ethernet RJ45 port via connection board ถึงพอร์ต Ethernet อุตสาหกรรม RJ45 ผ่านบอร์ดเชื่อมต่อ
สำหรับขั้วต่อจ่ายไฟ 4 ขั้วผ่านแผงจ่ายไฟ
แรงดันไฟฟ้า, การบริโภคในปัจจุบัน, การสูญเสียพลังงาน:
ประเภทแรงดัน / แรงดันไฟฟ้ากระแสตรง DC
ประเภทของแหล่งจ่ายไฟ / แหล่งจ่ายไฟเสริมภายนอก
แรงดันไฟฟ้าซัพพลาย:
1 / จากแบ็คเพลนบัส 5 โวลต์
ภายนอก 5 V
หมายเหตุแหล่งจ่ายไฟภายนอกเสริมและแรงดันไฟฟ้าภายนอกหรือผ่านบอร์ดจ่ายไฟ (อุปกรณ์เสริม)
ค่าเผื่อสัมพัทธ์แบบสมมาตร / ที่ DC: ที่ 5 V 5%
บริโภคในปัจจุบัน:
1 / จากบัส backplane / ที่ DC / สูงสุด 0.8 A
จากแหล่งจ่ายไฟภายนอก / ที่ DC / ที่ 24 V / สูงสุด 0.3 A
การสูญเสียพลังงาน [W] 4 W
การสูญเสียพลังงาน [W] / ในโหมดสวิตช์ / สูงสุด 4.1 W
ข้อมูลประสิทธิภาพ / การสื่อสาร PROFINET / เป็นคอนโทรลเลอร์ PN IO:
ซอฟต์แวร์ / สำหรับการสื่อสาร PROFINET IO / ไม่จำเป็น
จำนวนอุปกรณ์ PN IO / บนคอนโทรลเลอร์ PROFINET IO / ใช้งานได้ / รวม 128
จำนวนอุปกรณ์ PN IO IRT / บนคอนโทรลเลอร์ PROFINET IO / ใช้งานได้ 64
ปริมาณข้อมูล:
เป็นข้อมูลผู้ใช้สำหรับตัวแปรอินพุต / เป็นคอนโทรลเลอร์ PROFINET IO / สูงสุด 8192 ไบต์
เป็นข้อมูลผู้ใช้สำหรับตัวแปรอินพุต / เป็นคอนโทรลเลอร์ PROFINET IO / สูงสุด 8192 ไบต์
เป็นข้อมูลผู้ใช้สำหรับตัวแปรอินพุตต่ออุปกรณ์ PN IO / เป็นคอนโทรลเลอร์ PROFINET IO / สูงสุด 1430 ไบต์
เป็นข้อมูลผู้ใช้สำหรับตัวแปรเอาต์พุตต่ออุปกรณ์ PN IO / เป็นคอนโทรลเลอร์ PROFINET IO / สูงสุด 1430 ไบต์
