ยี่ห้อ / ผู้ผลิต | ซีเมนส์ / เยอรมนี |
ส่วนจำนวน | 6GK1161-3AA01 |
หมายเลขชิ้นส่วนอื่น | 6GK1161-3AA01 |
ลักษณะ | หน่วยประมวลผลการสื่อสารการ์ด Ethernet |
Dimennsions | WHD 21.6 * 107 * 167 มม |
น้ำหนัก | 0.14kg |
รายละเอียดสินค้า

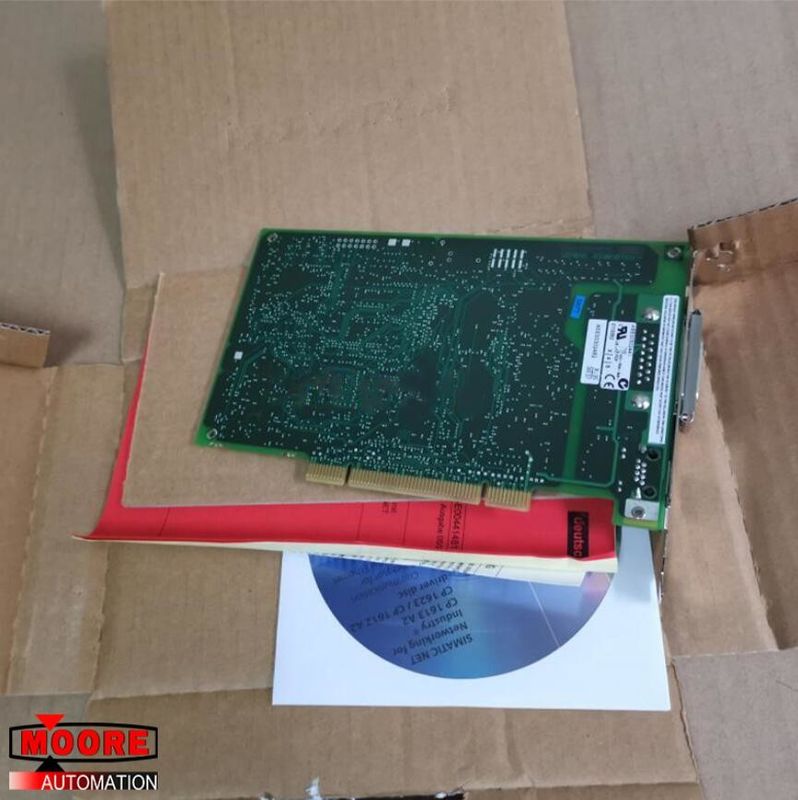

COMMUNICATION PROCESSOR CP 1613 A2 PCI CARD (32BIT;33MHZ/66MHZ; 3.3V/5V UNIVERSAL KEY) FOR CONNECTION TO IND. ตัวประมวลผลการสื่อสาร CP 1613 A2 PCI CARD (32BIT; 33MHZ / 66MHZ; 3.3V / 5V UNIVERSAL KEY) เพื่อเชื่อมต่อกับ IND ETHERNET (10/100MBIT/S) WITH ITP AND RJ 45 PORT VIA HARDNET-IE S7 AND S7-REDCONNECT. อีเธอร์เน็ต (10 / 100MBIT / S) กับ ITP และ RJ 45 พอร์ตผ่านทาง HARDNET-IE S7 และ S7-REDCONNECT SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW. การสนับสนุนสำหรับระบบปฏิบัติการดู SIMATIC NET SW
อัตราการถ่ายโอน: ที่อินเตอร์เฟส 1 10 ... 100 Mbit / s
อินเตอร์เฟซ
Number of electrical connections: at the 1st interface / acc. จำนวนการเชื่อมต่อไฟฟ้า: ที่อินเตอร์เฟสแรก / ตามมาตรฐาน to Industrial Ethernet 2 สู่ Industrial Ethernet 2
Type of electrical connection: at the 1st interface / acc. ประเภทการเชื่อมต่อไฟฟ้า: ที่อินเตอร์เฟสแรก / ตามมาตรฐาน to Industrial Ethernet RJ45 port / 15-pin ITPType of voltage / of the supply voltage DC ถึง Industrial Ethernet พอร์ต RJ45 / 15-pin ITPT ประเภทของแรงดัน / ของแรงดันไฟฟ้ากระแสตรง DC
Supply voltage:1 / from backplane bus 5 V; แรงดันไฟฟ้า: 1 / จากบัส backplane 5 V 2 / from backplane bus 12 V 2 / จากแบ็คเพลนบัส 12 โวลต์
Relative symmetrical tolerance / at DC: at 5 V 5 %; ความอดทนสมมาตรสัมพัทธ์ / ที่ DC: ที่ 5 V 5%; at 12 V 5 % ที่ 12 V 5%
Consumed current connection: 1 / from backplane bus / at DC / maximum 0.45 A; การเชื่อมต่อที่บริโภคในปัจจุบัน: 1 / จากบัส backplane / ที่ DC / สูงสุด 0.45 A; 2 / from backplane bus / at DC / maximum 0.5 A 2 / จาก backplane บัส / ที่ DC / สูงสุด 0.5 A
กำลังไฟฟ้าสูญเสีย 4 W
สภาพแวดล้อมที่อนุญาต
อุณหภูมิโดยรอบ:
ระหว่างการใช้งาน 5 ... 55 ° C
ระหว่างการเก็บรักษา -20 ... +60 ° C
ระหว่างการขนส่ง -20 ... +60 ° C
ความชื้นสัมพัทธ์ / ที่ 25 ° C / โดยไม่มีการควบแน่น / ระหว่างการดำเนินการ / สูงสุด 95%
ระดับการป้องกัน IP IP00
ซอฟต์แวร์ / สำหรับการสื่อสารแบบเปิด / ด้วยการส่ง / รับ / จำเป็น - ใช่ HARDNET-IE S7 (S7-1613)
จำนวนการเชื่อมต่อที่เป็นไปได้ / สำหรับการสื่อสารแบบเปิด / โดยใช้ SEND / RECEIVE / สูงสุด 120
ซอฟต์แวร์ / สำหรับการสื่อสาร S7 / ต้องการใช่ HARDNET-IE S7 (S7-1613)
จำนวนการเชื่อมต่อที่เป็นไปได้ / สำหรับการสื่อสาร S7 / PG / สูงสุด 120
จำนวนการเชื่อมต่อที่เป็นไปได้ / เพื่อการสื่อสาร S7 ที่ดีที่สุด / สูงสุด 40
จำนวนการเชื่อมต่อที่ใช้งานอยู่ / ด้วยโหมดหลายโปรโตคอล 120
จำนวนการเชื่อมต่อที่กำหนดค่าได้ / ต่อสถานี PC 207
