ยี่ห้อ / ผู้ผลิต | ซีเมนส์ / เยอรมนี |
ส่วนจำนวน | 6ES7414-3EM05-0AB0 |
หมายเลขชิ้นส่วนอื่น | 6ES7414-3EM05-0AB0 |

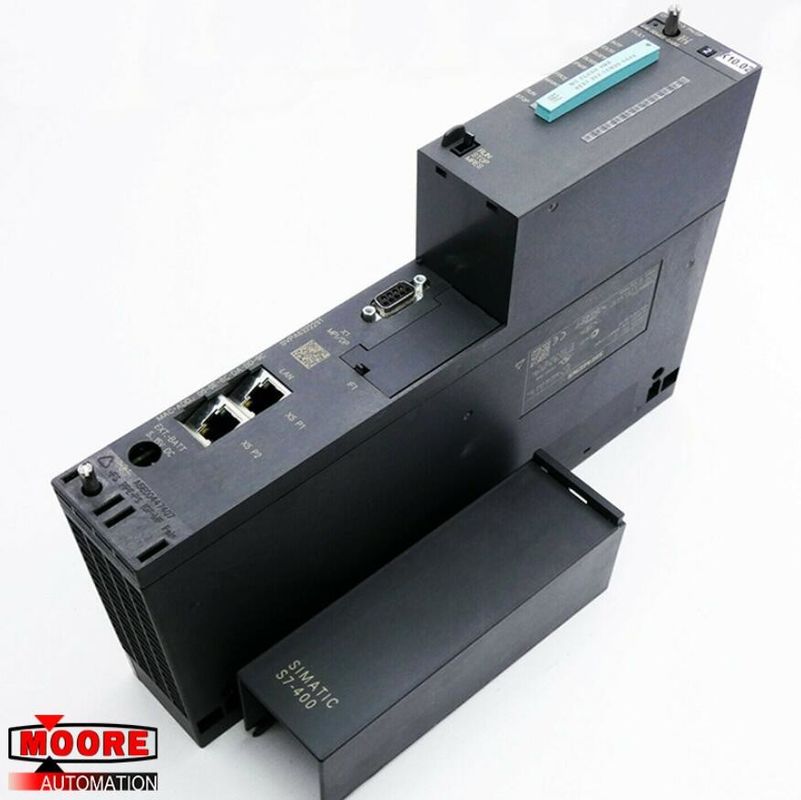

ลักษณะ | SIMATIC S7 CPU414-3DP |
Dimennsions | WHD 5.0 * 29.0 * 21.9 ซม |
น้ำหนัก | 1.07kg |
รายละเอียดสินค้า
SIMATIC S7-400, CPU 414-3 PN / DP หน่วยประมวลผลกลางพร้อมด้วย: หน่วยความจำงาน 2.8 MB, (รหัส 1.4 MB, ข้อมูล 1.4 MB), ส่วนต่อประสาน: อินเตอร์เฟสที่ 1 MPI / DP 12 Mbit / s, (X1), อินเตอร์เฟสที่ 2 อีเธอร์เน็ต / PROFINET (X5), ส่วนต่อประสานที่ 3 IF 964-DP plug-in (IF1)
ข้อมูลทั่วไป:
การกำหนดประเภทผลิตภัณฑ์ CPU 414-3 PN / DP
สถานะการใช้งาน HW 05
เฟิร์มแวร์เวอร์ชัน V5.3
วิศวกรรมด้วย: แพ็คเกจการเขียนโปรแกรม STEP 7 V5.4 SP5 หรือสูงกว่า
CiR - การกำหนดค่าใน RUN:
เวลาการซิงก์ CiR โหลดพื้นฐาน 100 ms
CiR synchronization time, time per I/O byte 15 µs; เวลาการซิงโครไนซ์ CiR, เวลาต่อ I / O ไบต์ 15 ;s; Time per I/O byte เวลาต่อไบต์ I / O
Supply voltage:Rated value (DC) 24 V DC No; แรงดันไฟฟ้าซัพพลาย: ค่านิยม (DC) 24 V DC No; Power supply via system power supply แหล่งจ่ายไฟผ่านแหล่งจ่ายไฟของระบบ
ป้อนข้อมูลปัจจุบัน:
from backplane bus 5 V DC, typ. จากแบ็คเพลนบัส 5 V DC, ประเภท 1.2 A 1.2 A
from backplane bus 5 V DC, max. จากแบ็คเพลนบัส 5 V DC สูงสุด 1.4 A 1.4 A
from backplane bus 24 V DC, max. จากแบ็คเพลนบัส 24 V DC สูงสุด 300 mA; 300 mA; 150 mA per DP interface 150 mA ต่อ DP อินเตอร์เฟส
from interface 5 V DC, max. จากอินเตอร์เฟส 5 V DC สูงสุด 90 mA; 90 mA; At each DP interface ที่แต่ละอินเตอร์เฟส DP
แบตเตอรี่:
แบตเตอรี่สำรอง:
Backup current, typ. สำรองข้อมูลปัจจุบันพิมพ์ 125 µA; 125 µA; up to 40 °C สูงถึง 40 ° c
Backup current, max. สำรองข้อมูลปัจจุบัน 550 µA 550 µA
Backup time, max. เวลาสำรองสูงสุด See reference manual, module data, Chapter 3.3 ดูคู่มืออ้างอิงข้อมูลโมดูลบทที่ 3.3
ป้อนแรงดันไฟฟ้าสำรองภายนอกไปยัง CPU 5 V DC ถึง 15 V DC
เวลาประมวลผล CPU:
for bit operations, typ. สำหรับการทำงานของบิตให้พิมพ์ 45 ns 45 ns
for word operations, typ. สำหรับการทำงานของคำศัพท์ 45 ns 45 ns
for fixed point arithmetic, typ. สำหรับเลขคณิตจุดคงที่พิมพ์ 45 ns 45 ns
for floating point arithmetic, typ. สำหรับการคำนวณเลขทศนิยมให้พิมพ์ 135 ns 135 ns
CPU-บล็อก:
DB:
Number, max. จำนวนสูงสุด 6 000; 6 000; Number range: 1 to 16000 จำนวนช่วง: 1 ถึง 16000
Size, max. ขนาดสูงสุด 64 kbyte 64 kbyte
FB:
Number, max. จำนวนสูงสุด 3 000; 3 000; Number range: 0 to 7999 ช่วงหมายเลข: 0 ถึง 7999
Size, max. ขนาดสูงสุด 64 kbyte 64 kbyte
เอฟซี:
Number, max. จำนวนสูงสุด 3 000; 3 000; Number range: 0 to 7999 ช่วงหมายเลข: 0 ถึง 7999
Size, max. ขนาดสูงสุด 64 kbyte 64 kbyte
