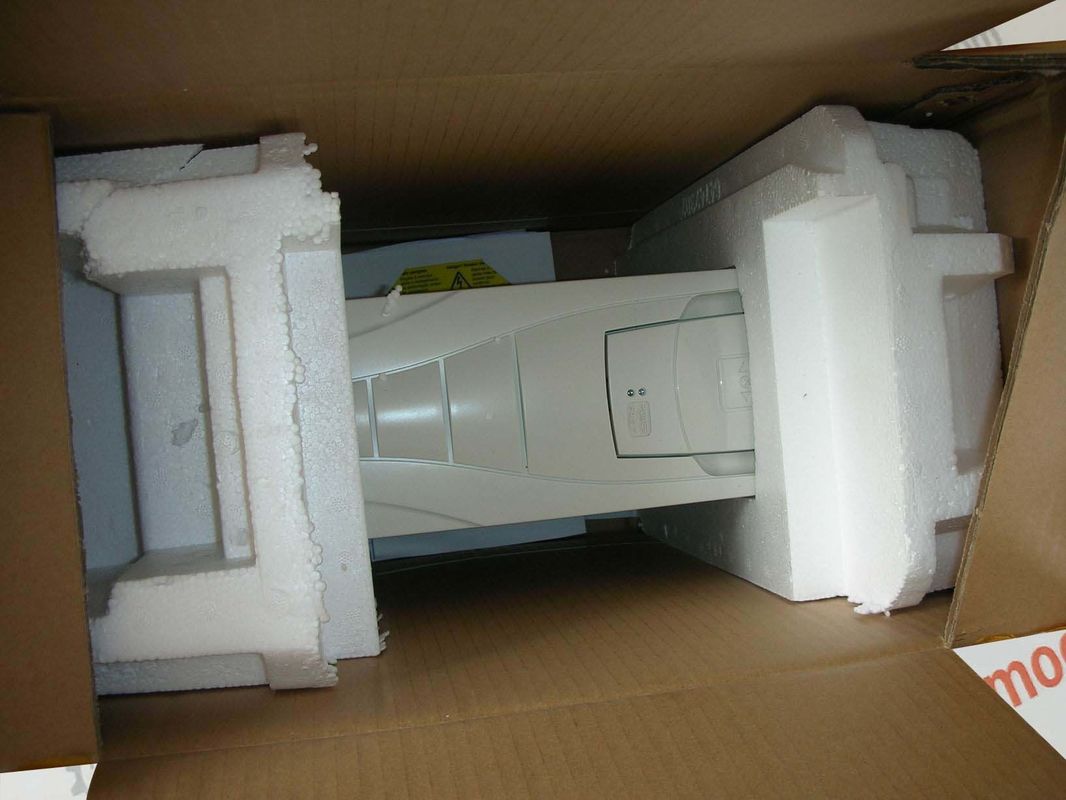

ระบบโมดูล ABB DSTA131 57120001AH CONNECTION UNIT DRIVE รุ่นสูงสุด

รายละเอียดสินค้า :

การใช้อินพุตอนาล็อกเป็นอินพุตดิจิตอลอินพุตอะนาล็อกหลายตัว (หรือทั้งหมด) สามารถกำหนดค่าเป็นอินพุตดิจิตอลได้ เมื่อทำเช่นนั้นพวกเขาประเมินแรงดันไฟฟ้าอินพุตสูงกว่าแคลิฟอร์เนีย +7 V เป็นสัญญาณ 1. อิมพีแดนซ์อินพุตในส่วนนี้
โหมดปฏิบัติการประมาณ 4 กิโลวัตต์ เทอร์มินัล M มีศักยภาพในการอ้างอิง สัญญาณอินพุทล่าช้า 7 ms ไม่สามารถกำหนดค่าได้ อินพุตไม่แยกด้วยไฟฟ้า พวกเขาอาจย่อไปยัง AGND อินพุตที่ไม่ได้ใช้จะต้องกำหนดค่าด้วย "ไม่ได้ใช้" ความสัมพันธ์ระหว่างสัญญาณอินพุตแบบอะนาล็อกกับตัวเลขที่แปลงแล้วจะแสดงในรูปต่อไปนี้ ตรวจสอบให้แน่ใจว่าตัวนับความเร็วสูงไม่ได้ถูกกำหนดค่าให้กับโหมดปฏิบัติการ 1 หรือ 2 (ดูที่บท "ตัวนับความเร็วสูง") คุณสมบัติของอินพุตแบบอะนาล็อก: อินพุตแบบอะนาล็อก 8 ตัวไม่ได้แยกด้วยไฟฟ้าความละเอียด ของตัวแปลง A / D คือ 12 บิต สัญญาณอะนาล็อกจะดำเนินการในสายเคเบิลที่มีฉนวนหุ้ม (ดูอินพุตแบบอะนาล็อกสามารถกำหนดค่าเป็นรายบุคคลในโหมดการทำงานที่แตกต่างกันจำนวนมาก (แม้จะเป็นสัญญาณเข้าแบบดิจิตอล) การกำหนดค่าจะดำเนินการโดยการตั้งค่าบิตบางอย่างในระบบ ดังนี้

คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง:

ตัวละครของผลิตภัณฑ์:

เพื่อหลีกเลี่ยงข้อผิดพลาดในการวัดจึงจำเป็นอย่างยิ่งที่จะต้องนำแกนกลางไปยังเซ็นเซอร์ Pt100 ในสายเคเบิลเดียวกัน แกนต้องมีส่วนข้ามเหมือนกัน ต่อช่องสัญญาณจะใช้คู่บิด (สำหรับทั้งสองขั้วของเซ็นเซอร์ Pt100) บวกแกนเดียว (ครึ่งหนึ่งของคู่บิด) สำหรับการเชื่อมต่อกับ AGND1 ขึ้นอยู่กับโหมดการทำงานที่กำหนดไว้ค่าที่วัดได้จะถูกกำหนดให้เป็นเส้นตรงดังนี้ลวดส่งคืน AGND1 ในโหมดการทำงาน "Pt100 ในการกำหนดค่า 3 สาย" สองอินพุตแบบอะนาล็อกที่อยู่ติดกันอยู่ด้วยกัน (เช่น EW 6,00 และ EW 6,01) สำหรับการกำหนดค่าอินพุตทั้งสองจะต้องกำหนดค่าให้กับโหมดการทำงานที่ต้องการดูตารางการกำหนดค่ารูปที่กระแสคงที่ของช่องสัญญาณหนึ่งไหลผ่านเซ็นเซอร์ความต้านทาน Pt100 ซึ่งเป็นกระแสคงที่ของช่องอื่น ๆ ผ่านสายหนึ่ง
หน่วยพื้นฐาน 07 KT 94 คำนวณค่าการวัดจากแรงดันไฟฟ้าสองหยดและเก็บไว้ภายใต้เลขคี่
