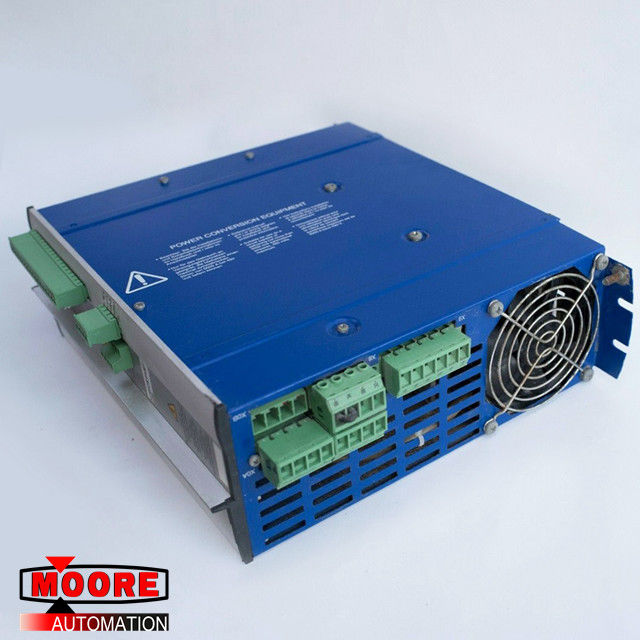

SERVOSTAR 614 3X230-480V 10KVA 14A KOLLMORGEN เซอร์โวแอมพลิฟายเออร์ไดรฟ์
ยี่ห้อ / ผู้ผลิต | Kollmorgen / เยอรมนี |
ส่วนจำนวน |
SERVOSTAR 614 3X230-480V 10KVA 14A |
หมายเลขชิ้นส่วนอื่น |
SERVOSTAR 614 3X230-480V 10KVA 14A |
ลักษณะ | เครื่องขยายเสียงเซอร์โวไดรฟ์ |
Dimennsions | 7.0 ซม. x 27.5 ซม. x 26.5 ซม |
น้ำหนัก | 4.0kg |
รายละเอียดสินค้า
รายละเอียดทางเทคนิค
ตระกูลเซอร์โวแอมพลิฟายเออร์เซอร์โวดิจิตอลตระกูล SERVOSTAR 600
รุ่นมาตรฐาน:
6 คะแนนปัจจุบัน (1.5 A- ยุโรปเท่านั้น -, 3 A, 6 A, 10 A, 14 A, 20 A)
3 ความกว้างของเครื่องมือ: 70 มม. สำหรับ 1.5A กระแสสูงสุดถึง 10A, 100 มม. สำหรับกระแส 14A, 120 มม. สำหรับกระแส 20A
ช่วงแรงดันไฟฟ้าที่หลากหลาย (3x208V –10% ถึง 3x480V + 10%)
Overvoltage category III acc. ไฟแรงสูงประเภท III ตามมาตรฐาน to EN 61800-5-1 ถึง EN 61800-5-1
ป้องกันการเชื่อมต่อโดยตรงที่เครื่องขยายเสียงเซอร์โว
2 อินพุต setpoint แบบอะนาล็อก
แบบบูรณาการ CANopen (ค่าเริ่มต้น 500 kBaud), สำหรับการรวมเข้ากับระบบบัสและการตั้งค่าพารามิเตอร์สำหรับแอมป์หลายตัวผ่านอินเทอร์เฟซ PC ของแอมป์หนึ่งตัว
อินเทอร์เฟซแบบ RS232 แยกกระแสไฟฟ้าแบบอินเทอร์เฟซทิศทางชีพจรแบบรวม
สามารถใช้เซอร์โวมอเตอร์ซิงโครนัสมอเตอร์เชิงเส้นและมอเตอร์แบบอะซิงโครนัสได้
ระบบไฟฟ้า
ปิดระบบ 3 เฟสแบบมีสายดินโดยตรง: 230V-10% ... 480V + 10%, 50 Hz, 208V-10% ... 480V + 10%, 60 Hz
TN-system or TT-system with grounded neutral point, max. TN-system หรือ TT-system ที่มีจุดกึ่งกลางที่มีการลงกราวด์ได้สูงสุด 42,000 rms symmetrical amperes. แอมโมเนียสมมาตร 42,000 rms
การเชื่อมต่อกับแหล่งจ่ายไฟหลักอื่น ๆ ที่มีฉนวนหม้อแปลงเท่านั้นหน้า 48
B6 rectifier bridge ปิดโดยตรงระบบจ่ายไฟ 3 เฟสสายดิน (กราวด์) ตัวกรองอินพุตพลังงานหนึ่งตัวและวงจรการไหลเข้า
สามารถจ่ายไฟแบบเฟสเดียว (เช่นสำหรับการตั้งค่า) ได้
Fusing: (เช่นคัตเอาท์แบบหลอมได้) จัดทำโดยผู้ใช้
การป้องกัน: การเชื่อมต่อการป้องกันทั้งหมดโดยตรงบนเครื่องขยายเสียง
ขั้นตอนการส่งออก: โมดูล IGBT- กับการวัดกระแสแยก
Brake circuit: with dynamic distribution of the brake power between several,amplifiers on the same DC bus link circuit. เบรกวงจร: ด้วยการกระจายพลังเบรคระหว่างไดนามิกแอมพลิฟายเออร์ในวงจรเชื่อมต่อบัส DC เดียวกัน Internal brake resistor,as standard, external brake resistors if required ตัวต้านทานเบรกภายในเช่นเดียวกับตัวต้านทานเบรกแบบมาตรฐานถ้าจำเป็น
แรงดันไฟฟ้าเชื่อมต่อบัส DC 260 - 900 VDC สามารถสลับแบบขนาน
ตัวกรองการยับยั้งสัญญาณรบกวนของอินพุตซัพพลาย (ไปยังหมวดหมู่ 3) ถูกรวมเข้าด้วยกัน
Interference suppression filter for the 24V aux. ตัวกรองการยับยั้งสัญญาณรบกวนสำหรับ 24V aux supply (to category 3) is integrated อุปทาน (หมวดหมู่ 3) รวมอยู่ด้วย
แหล่งจ่ายไฟแรงดันไฟฟ้าเสริม 24VDC
การหลอมภายในแบบแยกด้วยไฟฟ้า (3.15 AT) จากภายนอก 24VDC psu เช่นกับหม้อแปลงฉนวน
การตั้งค่าการทำงานและพารามิเตอร์
ด้วยซอฟต์แวร์ที่ใช้งานง่ายของเราสำหรับการติดตั้งผ่านอินเตอร์เฟสแบบอนุกรมของพีซี
การใช้งานโดยตรงโดยใช้สองปุ่มบนแอมพลิฟายเออร์เซอร์โวและจอแสดงผล LED 3 ตัวอักษรสำหรับการแสดงสถานะในกรณีที่ไม่มีพีซีให้ใช้
ตั้งโปรแกรมได้อย่างเต็มที่ผ่านทางอินเตอร์เฟส RS232
